单层30m跨轻钢结构厂房设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:30m
  • 抗震设防烈度:7度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该资料包含: 结构设计说明 ,屋面支撑布置平面图,屋面檩条及拉条布置平面图,GJ-1,墙架布置图,基础 平面布置图 ,柱间支撑详图
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

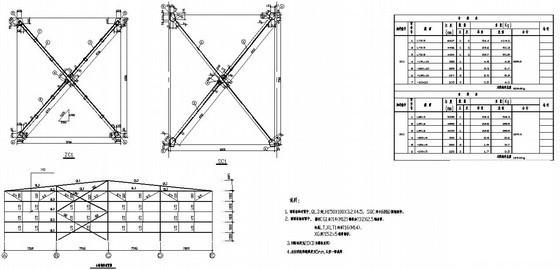

  • 轻钢结构厂房施工图 - 1
    轻钢结构厂房施工图 - 1

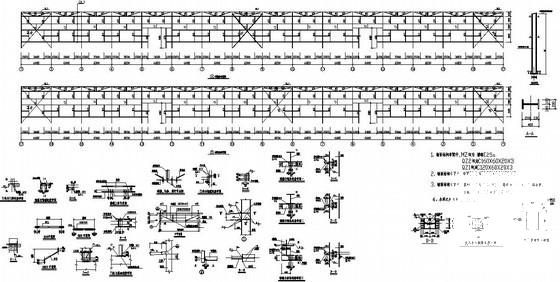

  • 轻钢结构厂房施工图 - 2
    轻钢结构厂房施工图 - 2

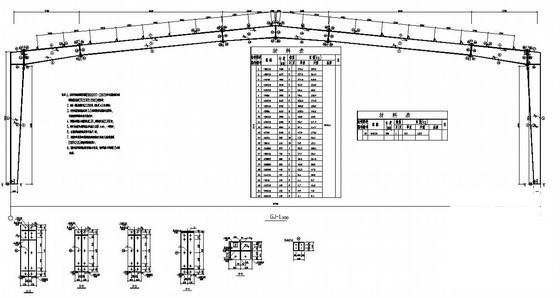

  • 轻钢结构厂房施工图 - 3
    轻钢结构厂房施工图 - 3

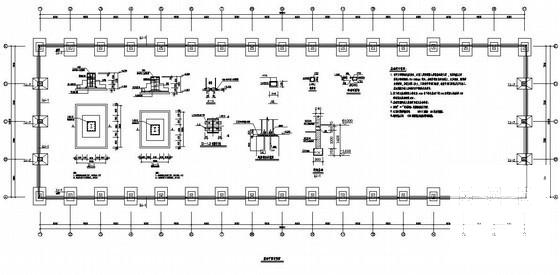

  • 轻钢结构厂房施工图 - 4
    轻钢结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
