高标准农田建设示范工程设计CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面)

附件详情

  • 平面图
  • 立面图
  • 桥面板配筋图
  • 纵剖面图
  • 门槽结构图图
  • 闸门配筋图
  • 启闭平台配筋图
  • 半平面图
  • 混凝土管接头大样图

附件详情

【设计说明】
本图高程以米计,采用相对高程,取河(沟)底高程为零点;钢筋尺寸以毫米计,其余尺寸以厘米计。
一、水闸附件设计说明:
1.闸门、启闭平台、预制板为为C25混凝土;其余为C20混凝土;浆砌石水泥砂浆标号为M10;
2.砌石墙外露面M10水泥砂浆抹面2cm厚;
3.启闭机采用手摇式1t螺杆启闭机;
4.回填土必须分层夯实,夯实密实度不小于0.95;
5.钢筋保护层厚度为1.5cm;钢筋锚固长度为35d;
二、过水涵洞附件设计说明:
1.图中材料标号:混凝土为C20、砌石砂浆为M10;
2.混凝土管为2m混凝土预应力管;
3.回填土分层回填夯实,层厚20~30cm,密实度不小于0.95;
4.泥结石路25cm,其中泥结石路面层10~12cm,灰土或碎石路基层15~13cm。
三、平板桥附件设计说明:
1.底板、台帽为C25混凝土;桥面为C30混凝土;桥面板可采用相同设计荷载级别的预制板代替,另见图;浆砌石水泥砂浆标号为M10;
2.支座采用2cm厚四毡三油板:沉陷缝填充三毡二油;钢筋保护层厚度:桥面板3cm。其余2.5cm;
3.回填土必须分层夯实,夯实密实度不小于0.95。桥基土易冲刷处,应对桥台周围护砌;
......
8张 编制

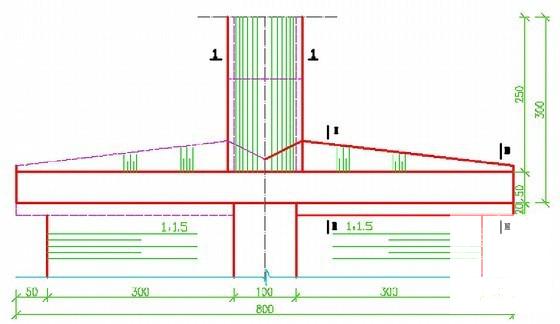

过水涵洞半平面图

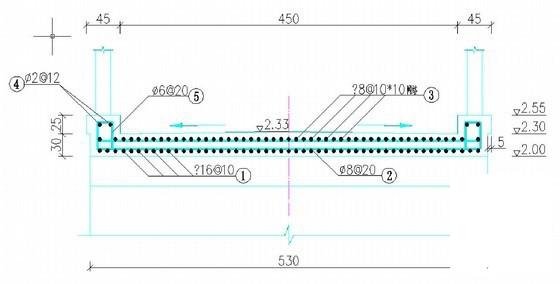

桥面板配筋图

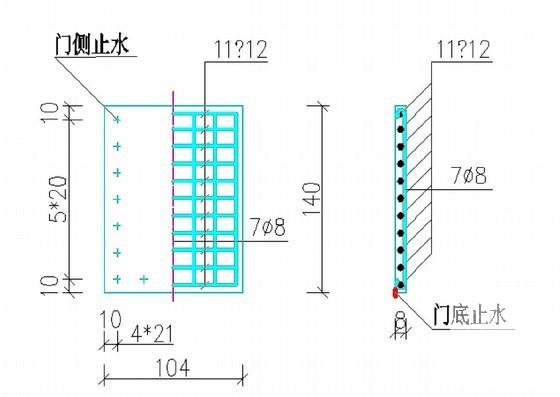

闸门配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高标准农田建设示范工程设计CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面) - 1
    第 1 张图
  • 高标准农田建设示范工程设计CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面) - 2
    第 2 张图
  • 高标准农田建设示范工程设计CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面) - 3
    第 3 张图
  • 高标准农田建设示范工程设计CAD图纸节点详细图纸(水闸 过水涵洞等)(泥结石路面) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
