隧道建筑限界与内轮廓尺寸详细设计CAD图纸(净空限界)(工程技术标准)

1、本图尺寸均以厘米为单位。   2、隧道建筑限界与内轮廓尺寸根据《公路工程技术标准》(JTG B01-2003)拟定,适用于设计行车速度100公里/小时的高速公路分离式断面,图中仅示一幅。   3、该隧道部分段位于曲线段上:左行线均位于直线段上;右行线进口为圆曲线及出口段为缓和曲线。其余路段均位于直线段上。   4、面向行车方向,路面横坡值:从左至右,上坡为正,下坡为负;A1为右侧检修道宽度,α1与A1相对应,A2为左侧检修道宽度,α2与A2相对应。   ……   内含:   隧道建筑限界与衬砌内轮廓图、大样、尺寸表   行人横洞建筑限界与衬砌内轮廓图   ……   共计3张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

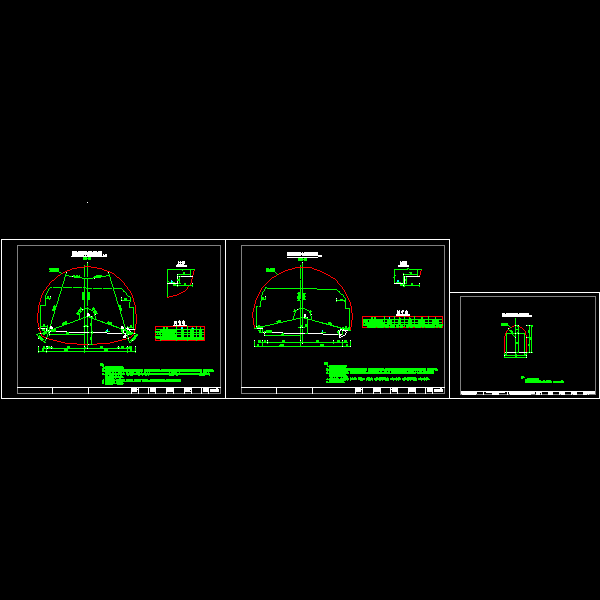

  • 隧道建筑限界与内轮廓尺寸详细设计CAD图纸(净空限界)(工程技术标准) - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
