18层剪力墙结构住宅楼结构设计施工大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：2层
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 参考图纸：15张
- 设计年代：近代
附件详情
某框架住宅结构图
该资料为：某框架住宅结构图
本建筑分为地上十八层住宅楼，地下两层为储藏室；总建筑面积为13384.01m2。
地下两层建筑面积为1297.66m2，地上建筑面积为12086.35m2。
本建筑为二类高层建筑，耐火等级为一级。
该项目按六度抗震设防。
该项目建筑设计结构形式为剪力墙结构 ，基础采用桩基。
该资料包含：
基础平面图、承台和剖面详图、桩详图、剪力墙平面及详图、顶板结构平面图、顶板施工图、梁结构平面图、机房层
结构施工图
、楼梯
结构施工图
、大样图共20张图纸
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

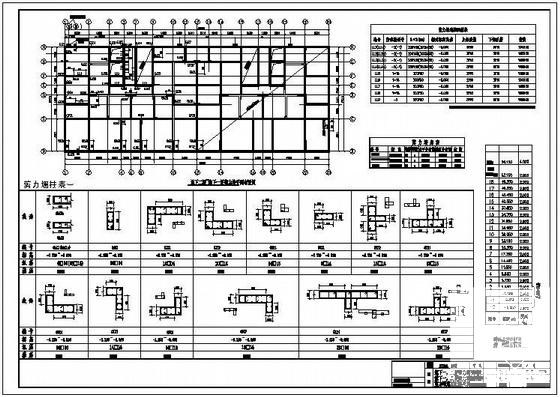

剪力墙结构住宅设计 - 1 -

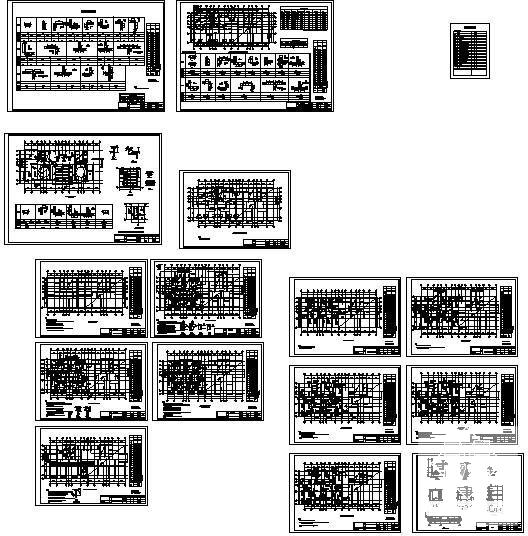

剪力墙结构住宅设计 - 2 -

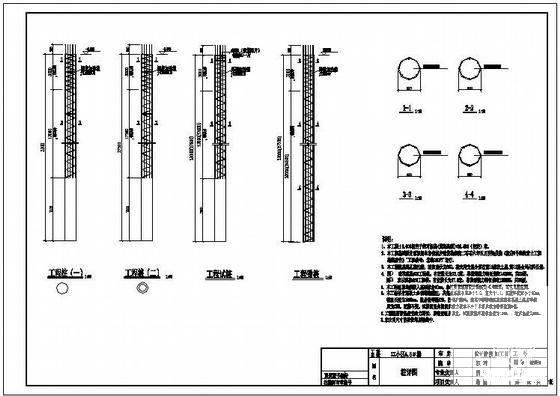

剪力墙结构住宅设计 - 3 -

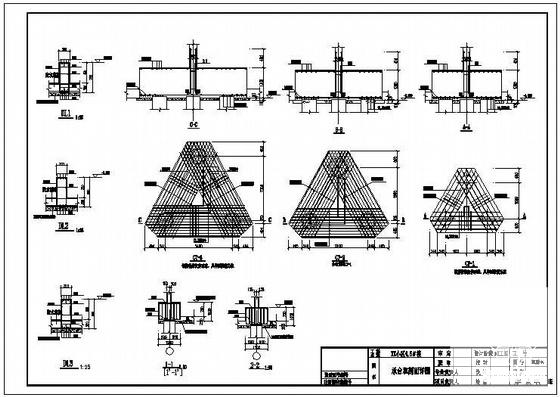

剪力墙结构住宅设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：2.34 MB
- 收藏次数：0
-
文件名称：
附件-995877508679879757878.rar
剪力墙结构住宅设计下载
