十万立储罐主体结构及附件安装工程施工组织设计(焊接质量)

附件详情

  • 1概况…1
  • 2施工组织方案4
  • 2.1施工部署…4
  • 2.2施工 进度计划 及保障措施…4
  • 2.3施工组织及劳动力调遣…7
  • 2.4项目作业人员…9
  • 2.5大型施工机械调遣计划…9
  • 2.6 施工组织措施 …11
  • 2.7 主要技术培训项目 21
  • 3 浮顶油罐安装技术方案及措施…22
  • 3.1 油罐安装技术措施 …22
  • 3.2主要执行规范 …41
  • 3.3雨季施工措施 …42
  • 3.4工程竣工技术文件 …42
  • 4工程质量目标及保障措施 …43
  • 4.1基本原则 …43
  • 4.2质量目标 …43
  • 4.3工程质量特点及对策 …43
  • 4.4质量保障管理机构 …43
  • 4.5质量责任人员职责 …44
  • 4.6 质量控制 …45
  • 4.7质量保证措施 …52
  • 5安全管理与安全保障 55
  • 5.1总则 …55
  • 5.2安全管理标 …55
  • 5.3安全管理重点 …55
  • 5.4安全管理组织机构及职责 …56
  • 5.5服从监理公司安全管理58
  • 5.6接收第三方监督…59
  • 5.7安全管理措施 …59
  • 5.8安全保障措施 …61
  • 5.9特殊安全规定 …70
  • 5.10应急管理 …6施工平面布置 …74
  • 6.1临时设施规划及设施规模…74
  • 6.2施工临时设施…75
  • 6.3治安管理与保安措施…77
  • 6.4现场临时遣散计划78
  • 7物资供应和运输…79
  • 7.1主要工程材料使用计划…79
  • 7.2施工手段用料使用计划…79
  • 7.3技术措施用料使用计划…80

附件详情

该项目地点位于新油库原油罐区内,新建储罐与原有两台十万立储罐组成一个罐群。
1.2 工程特点
(1)150000m3罐为国内首次建造的大型浮顶油罐,底圈壁板厚度达40mm,罐直径为100m,对安装技术、焊接质量要求较高。
(2)该项目位于仪征首站油库区内,安全施工是工作重点,装置介质为易燃易爆介质,故安全防火是该项目安全管理的重中之重。
(3)该工程工序多且紧密相关,预制安装质量要求严格,从材料运输检验、预制组对、安装焊接、充水试验等4道主要工序,质量管理的难度加大,因此要加大力度进行质量管理,在满足计划工期的前提下,确保该工程达到优良等级。
……
该项目15万立方米原油储罐在国内上属开发项目,其底圈罐壁板时厚度为40mm的进口钢板,其它壁板厚度均小于33mm。目前,厚度小于33mm的板,我公司的焊接技术已经成熟,为了能够高质量地完成厚度为40mm的钢板的焊接,我们要求钢材供货商派出经验丰富的专业焊接技术人员,主要在横焊和气电立焊方面对我公司的焊工进行焊接培训。使我公司焊工熟练掌握了焊接40mm厚钢板的技能。
……
3.1.7 焊接施工技术措施
3.1.7.1 焊接方法的确定
根据图纸的要求,结合该项目的特点, 15万立储油罐选用焊接方法如下:
罐底的焊接,弓形边缘板、中幅板打底焊采用手工电弧焊。
罐底的中幅板盖面焊采用埋弧自动焊。
储罐大角缝内侧、外侧焊缝焊接采用手弧打底埋弧盖面。
罐壁板焊缝全部采用自动焊接工艺。
纵缝采用CO2气保护自动焊接,焊机为美国林肯VUP型;横焊采用美国林肯AWG型埋弧自动机,配美国林肯SA-800型电源,直流反接。
双盘浮顶采用手弧焊进行焊接。
……
100页

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 十万立储罐主体结构及附件安装工程施工组织设计(焊接质量) - 1

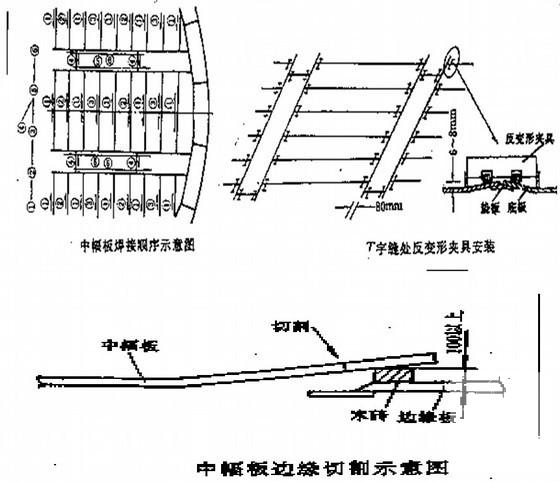

    第 1 张图
  • 十万立储罐主体结构及附件安装工程施工组织设计(焊接质量) - 2

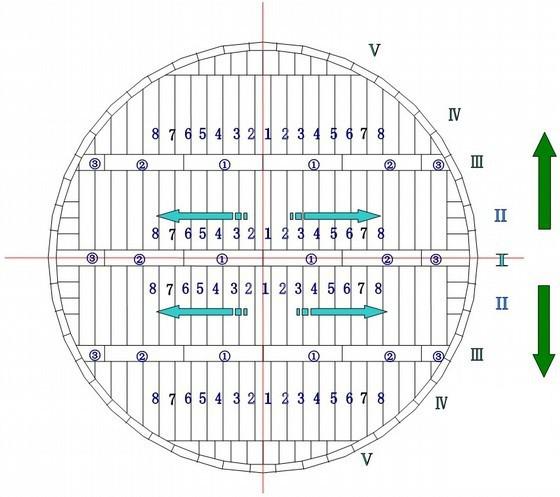

    第 2 张图
