钢构骨架、混凝土框架结构观音像施工大样图

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是钢结构骨架、钢筋混凝土混凝土框架观音像项目,独立基础,抗震设防烈度为8度。
包括:结构设计总说明,基础结构平面图,基础设计说明、基础大样图,基础梁配筋图,一层结构平面图,一层梁配筋图,钢 结构设计说明 ,柱网布置图一,柱脚详图,平面结构布置图,斜杆及钢柱布置图,钢结构 节点详图 ,建筑设计说明书,平立剖等27张图。


一层梁配筋图

钢柱

立面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

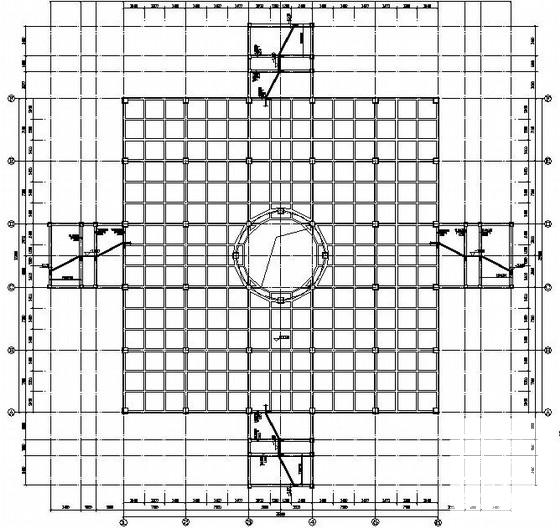

  • 混凝土结构大样图 - 1
    混凝土结构大样图 - 1

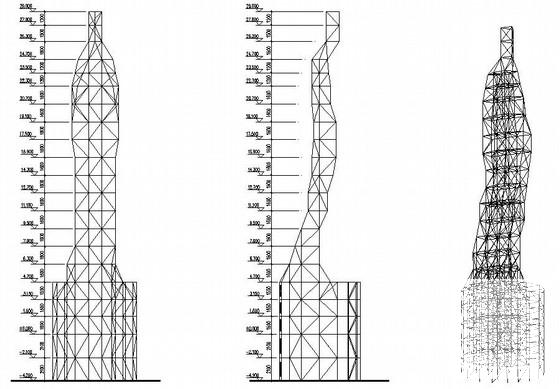

  • 混凝土结构大样图 - 2
    混凝土结构大样图 - 2

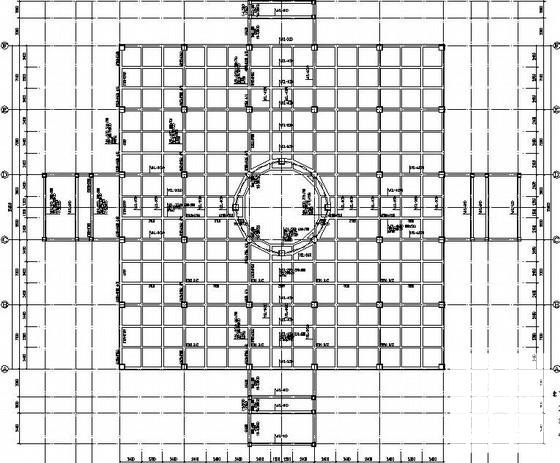

  • 混凝土结构大样图 - 3
    混凝土结构大样图 - 3

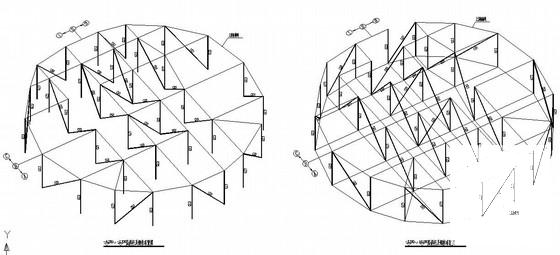

  • 混凝土结构大样图 - 4
    混凝土结构大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
