除氧器吊装和地脚螺栓预埋施工方案(建筑专业)

某2×600MW机组除氧器吊装和汽轮发电机地脚螺栓预埋施工方案,2×600MW超临界机组除氧器由杭州锅炉厂生产,除氧器的建筑结构形式为内置式结构;除氧器总重165t其外形尺寸长×宽×高(26830×4084×4750mm);除氧器分两段运输现场对接,其接口和分段后的外形尺寸、每段重量及重心分布;除氧器布置在除氧间24m层#4~#6轴线。    主要工作量   1.除氧器停放场地清理,地基处理。   2.M-18000履带吊活动区域路基平整。   3.除氧器拖运滑道制作安装。   4.除氧器临时支座(元宝座)制作安装。   5.除氧器拖运。   6.除氧器对接。   7.除氧器拖运滑道拆除。   8.除氧器找正就位。   9.除氧器附件安装。   汽轮发电机地脚螺栓共130颗,分埋入型和贯穿型两种,其中埋入型114颗,贯穿型16颗。预埋件9件,最大件重量为500公斤。为了使地脚螺栓预埋位置、标高符合设计要求,现场采用刚性样板框架形式对螺栓进行固定。框架根据地脚螺栓数量和位置设计,框架根据地脚螺栓的数量和分布而采取不同的建筑结构形式,框架支撑生根在6.85米层预埋件上(与建筑专业联系预埋)。框架制作。地脚螺栓、套管、锚固板及螺母由制造厂供货。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

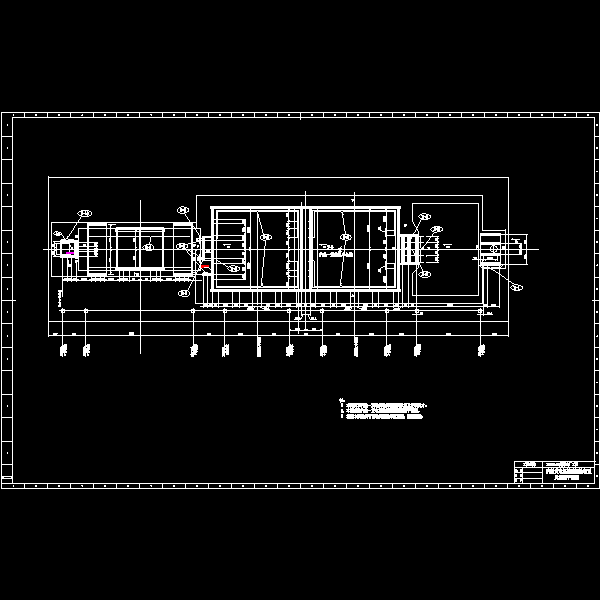

  • 发电机基础螺栓预埋图.01dwg.dwg
    发电机基础螺栓预埋图.01dwg.dwg

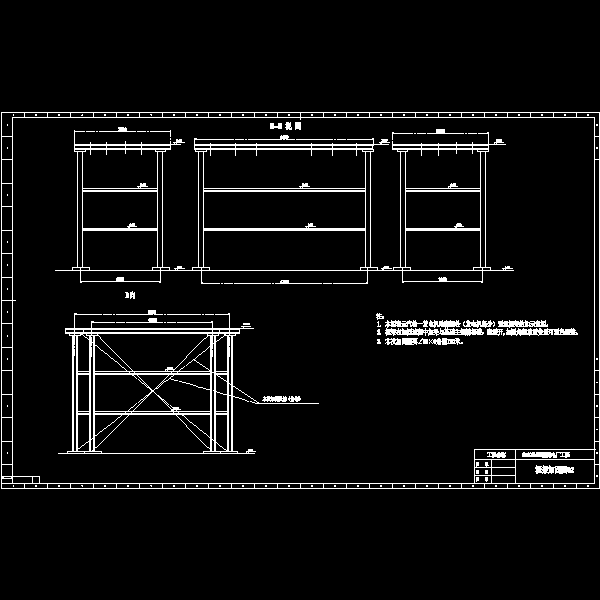

  • 发电机基础螺栓预埋图.02wg.dwg
    发电机基础螺栓预埋图.02wg.dwg

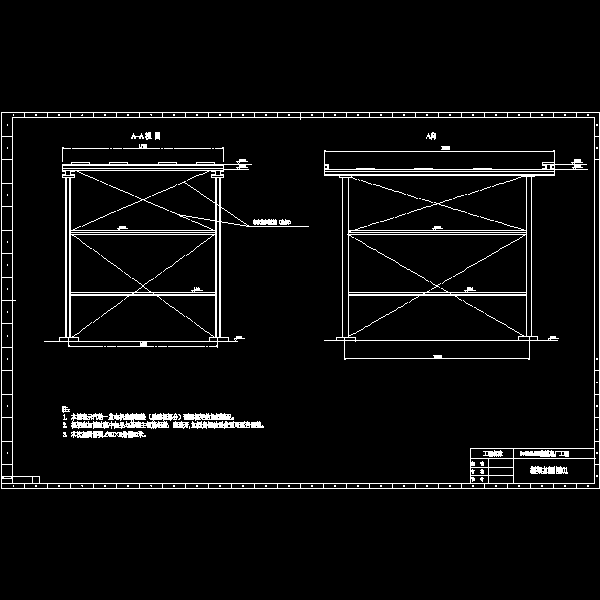

  • 发电机基础螺栓预埋图.03wg.dwg
    发电机基础螺栓预埋图.03wg.dwg

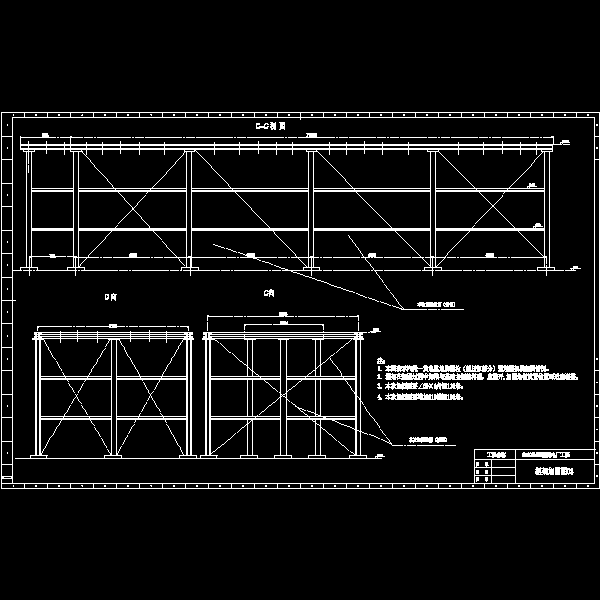

  • 发电机基础螺栓预埋图.04wg.dwg
    发电机基础螺栓预埋图.04wg.dwg

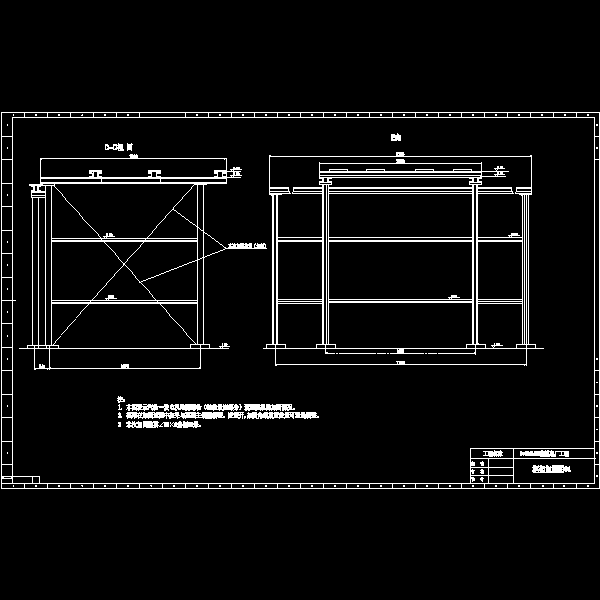

  • 发电机基础螺栓预埋图.05wg.dwg
    发电机基础螺栓预埋图.05wg.dwg
  • 发电机基础螺栓预埋图.06wg.dwg
    发电机基础螺栓预埋图.06wg.dwg
以上是部分截图,请下载附件后查看完整高清内容
