16600平米地上6层医院给排水施工图纸

  • 建筑类别:医疗
  • 建筑地上层数:6层
  • 建筑设计面积:16600平方米
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 设计内容:给排水, 热水, 消火栓, 自动喷水

附件详情

项目概要:
1、该项目为四川省某县综合医院工程施工图 .具体位置详总平面位置示意图 .
2、该项目总建筑面积为16600平方米。
3、该项目2层位设备用房,其它一~六均为该县综合医院门诊室,住院部等,建筑高度22.80米。
4、该项目设有室内消防栓给水系统,自动喷水灭火系统,生活冷、热给水系统,生活冷水由市政管网直接供给,消防给水系统的给水泵设在二层设备房,湿式报警阀设在水泵房便于管理。
5、室内十分钟火灾初期的消防水有屋顶18T水箱提供。
6、给水从小区附近市政给水管网引入,市政给水压力为0.35PMa。

某医院给排水施工图

某医院给排水施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

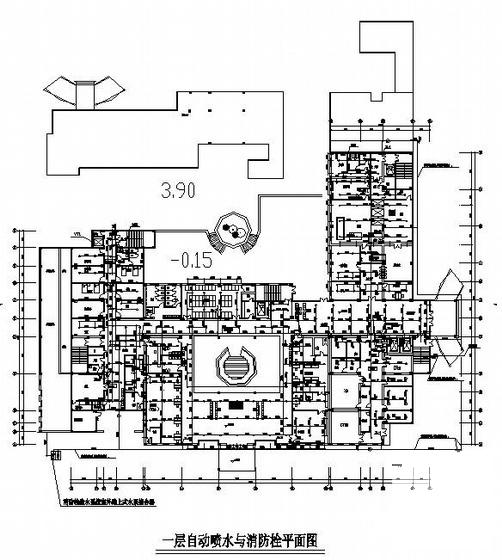

  • 医院给排水图纸 - 1
    医院给排水图纸 - 1

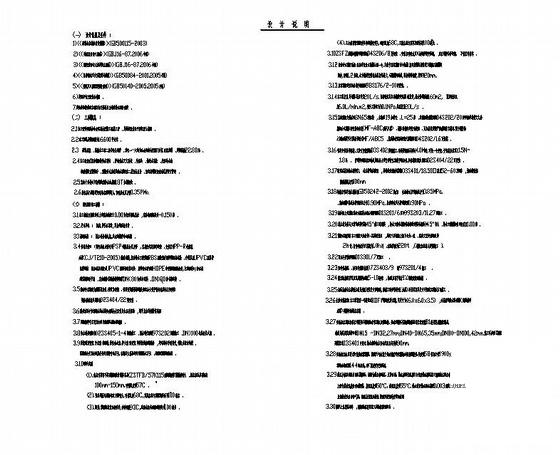

  • 医院给排水图纸 - 2
