5层钢框架生产车间建筑结构设计施工图纸(钢结构设计说明)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

钢结构图纸,小钢框架,支撑体系。
该资料包含:混凝土 结构设计说明 ,钢 结构设计说明 ,基础 平面布置图 ,梁、板结构图,框架立面图, 楼梯详图 ,构件及女儿墙详图,梁柱连接详图,焊缝大样详图,一、二层板顶埋件布置图,以及建筑平面图
共25张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

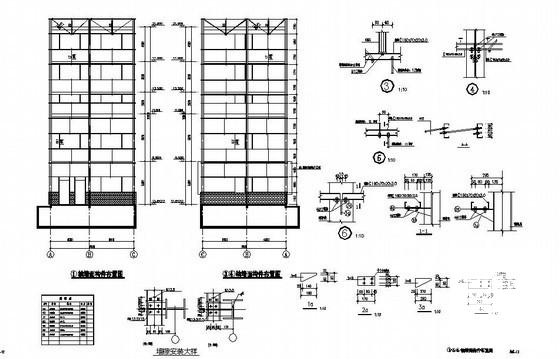

  • 建筑钢结构设计图纸 - 1
    建筑钢结构设计图纸 - 1

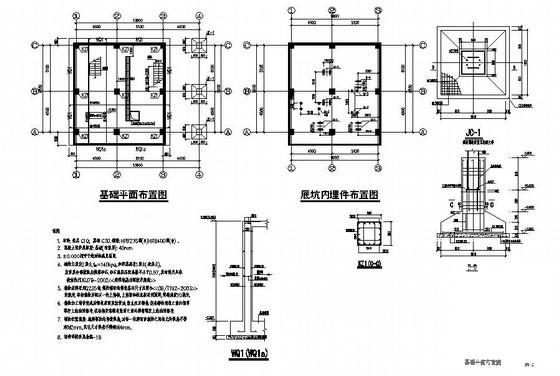

  • 建筑钢结构设计图纸 - 2
    建筑钢结构设计图纸 - 2

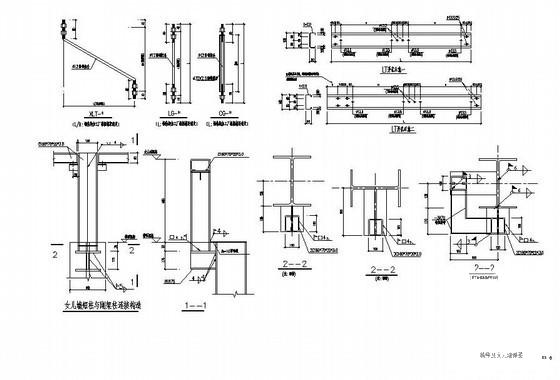

  • 建筑钢结构设计图纸 - 3
    建筑钢结构设计图纸 - 3

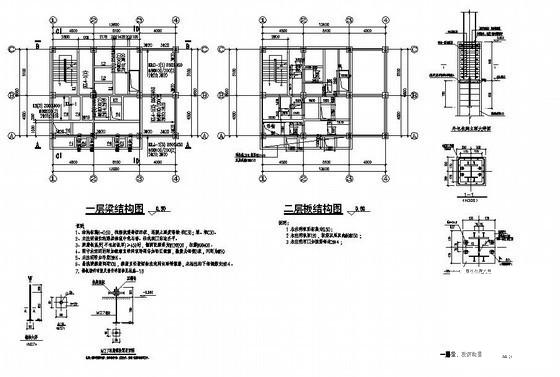

  • 建筑钢结构设计图纸 - 4
    建筑钢结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
