专家评审高墩专项施工方案

附件详情

【工程概述】

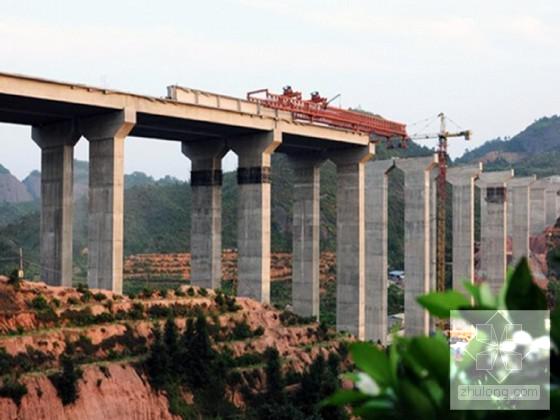

大桥全长676m。下部两桥台采用重力式U台、明挖扩大基础；下部结构桥墩5#~15#墩采用矩形空心薄壁墩、桩基础；1#~14#、16#、17#桥墩为柱式墩桩基础；上部结构为3×30m+12×40m+3×30m 简支T梁 。
【技术标准】
设计速度：四车道80km/h
荷载等级：公路-Ⅰ级
设计洪水频率：大、中、小桥及涵洞1/100
结构设计基准期：100年
桥涵所处环境类别：Ⅰ类
分离式四车道：路幅：0.75+2.5+2×3.75+0.75+0.75=12.25m
桥梁宽度：0.625+2.5+2×3.75+0.75+0.625=12m
【重点、难点分析】
本桥高墩共27根，其中最小高墩（圆柱墩）20.5m,最大高墩（空心墩）73m,20~30m范围内共2个，30~40m范围内共4个，40~50m范围内共2个，50~60范围内共6个，60~70m范围内共10个，70m以上共3个。
高墩施工计划：近代-7-1至2017-7-31。
……
【施工方案】
空心墩施工方案：采用翻模施工，塔式起重机提升物料，施工升降机施工。
圆柱墩施工方案：采用翻模法施工搭设双排脚手架作安全防护及人行通道，25T汽车负责施工物料的直接运输。
……
附件：

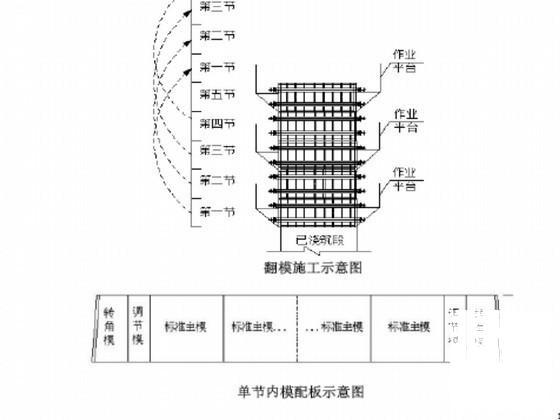

附件1 翻模 施工工艺 流程图

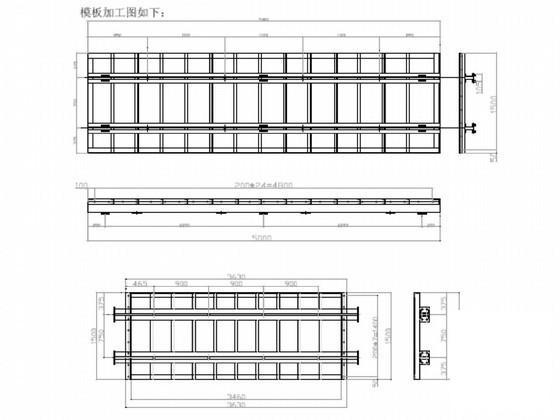

附件2 模板受力分析计算书

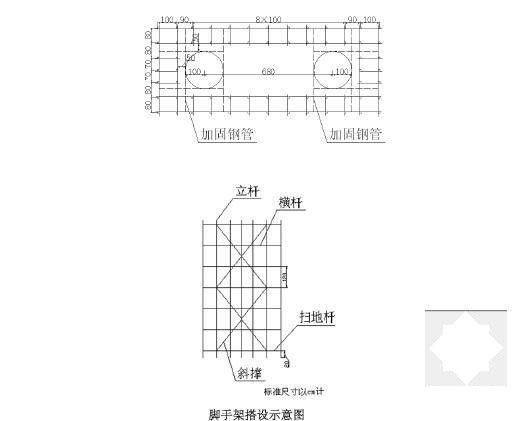

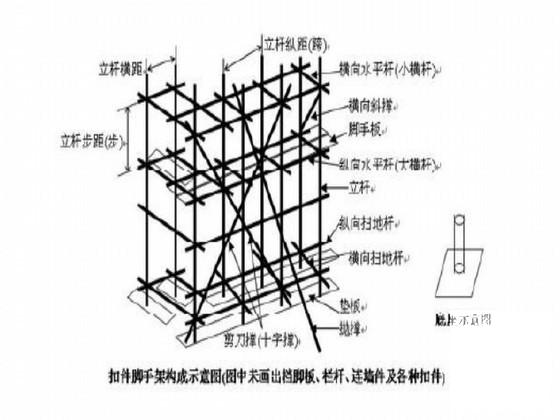

附件3 钢管脚手架计算书
附件4 空心墩盖梁板支架计算书
附件5 圆柱墩盖梁板支架计算书
附件6 墩系梁模板支架计算书
附件7 大桥高墩施工 进度计划
附件8 大桥高端施工附图
附件9 高端危险源辨识与风险评价结果一览表
附件10 专家评审意见表
……
共计93页 （20）
