污水处理站工艺流程施工图纸(100立方米)

• 设计说明：有

• 类型：工业污废水处理站,其他

• 处理技术：沉淀,混凝,过滤,消毒,生物膜法,厌氧法,活性污泥发

• 工艺流程选介：其他

• 设计阶段：施工图设计

• 参考图纸：20张以上

• 规模：1万以下吨/天

• 图纸年代：近代

附件详情

• 设计与施工说明

• MBR池1

• MBR池2

• MBR池3

• 沉淀池1

• 沉淀池2

• 沉淀池3

• 调节池、事故池1

• 调节池、事故池2

• 调节池、事故池3

• 厌氧池1

• 厌氧池2

• 厌氧池3

• 污泥池

• 综合工房1

• 综合工房2

• 综合工房3

• 总图1

• 总图2

• 总图3

附件详情

该项目位于江苏,废水处理站进水主要由两部分组成：生产废水和生活污水；首期项目主要为100立方米/d生产废水和200吨/d生活污水组成；主体工艺采用：反应沉淀池 水解酸化池 厌氧反应池 MBR反应池;
编制于2007年，共计21张图纸；

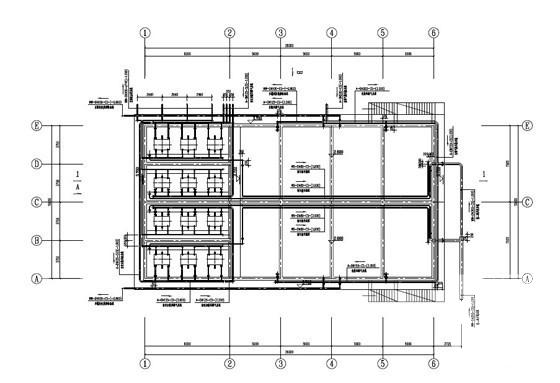

池顶管道布置图

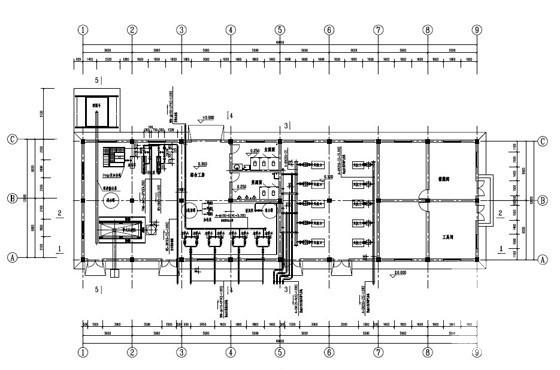

室内

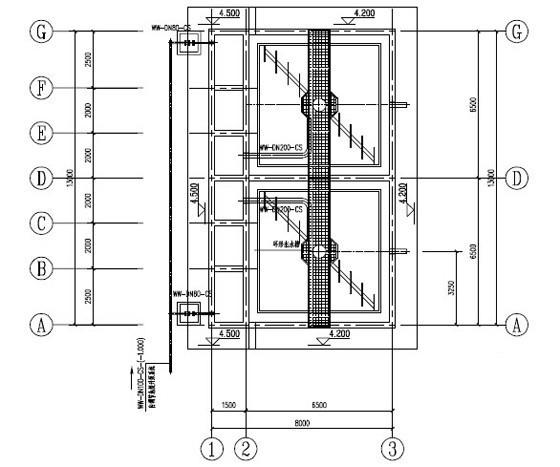

调节池平面布置图

填料平面布置图
