厂房毕业设计方案(结构CAD图纸)

附件详情

某厂房毕业设计(含计算书、结构图)
该资料为厦门大学学士学位毕业论文
该项目为某轻型钢结构门式刚架设计。根据毕业设计任务书的要求,分建筑与结构两部分进行设计。
建筑部分,通过查阅《钢结构设计规范GB50017-2003》、《简明钢结构设计手册》、《福建省建筑设计标准图籍》等相关资料,将门式刚架厂房设计为13跨,每跨的间距为30m,总的建筑面积为2160m2。该单层门式刚架结构是以轻型焊接H型钢(变截面)作为主要承重骨架,用冷弯薄壁型钢(C型)做檩条、墙梁;以压型钢板做屋面、墙面;采用80mm玻璃棉作为保温隔热材料并适当设置支撑的一种轻型房屋结构体系。
结构部分,根据已形成的建筑图及其相关要求,查阅《建筑结构荷载规范GB50009-2001》、《冷弯薄壁型钢结构技术规范GB50018-2002》、《钢结构连接节点设计手册》、《房屋建筑钢结构设计》等相关规范和一定量的实际工程设计图,对每榀刚架的最不利荷载进行计算,利用PKPM软件完成刚架的合理截面计算,然后通过设计规范的相关要求,对刚架梁、柱、支撑、檩条等构件进行稳定性计算,用AUTOCAD2005分别绘制出设计图。最后,整理计算书并出图。
共48页。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

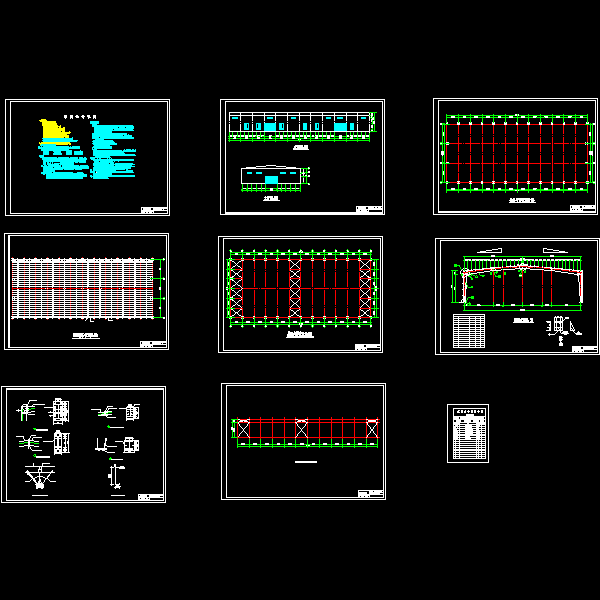

  • 厂房毕业设计方案(结构CAD图纸) - 1
