原4层增建至8层框架核心筒结构办公大厦续建施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :筏形基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 地下室功能:车库, 其他
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目为河南某办公大厦,地下二层,地上主楼八层(已建四层),建筑设计结构形式为框架核心筒结构,房屋高度为32.4米,基础形式为钻孔灌注桩+筏板基础。
该资料包含:结构加固设计说明、加固 节点详图 、柱加固平面图、梁加固平面图、钢结构封堵洞口做法等共19张图纸。

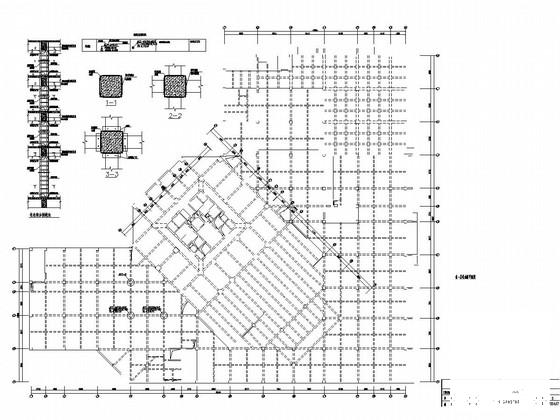

二层柱加固平面图

四层梁加固平面图

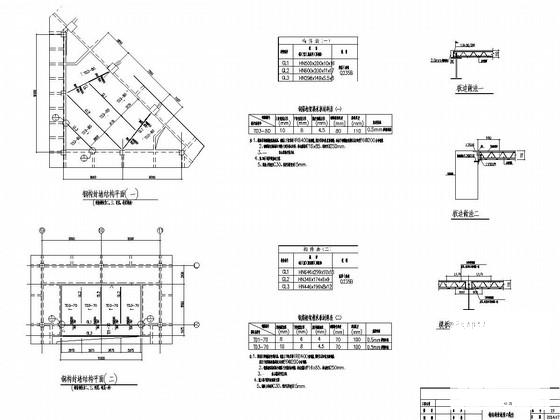

钢结构封堵洞口做法

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架核心筒结构 - 1

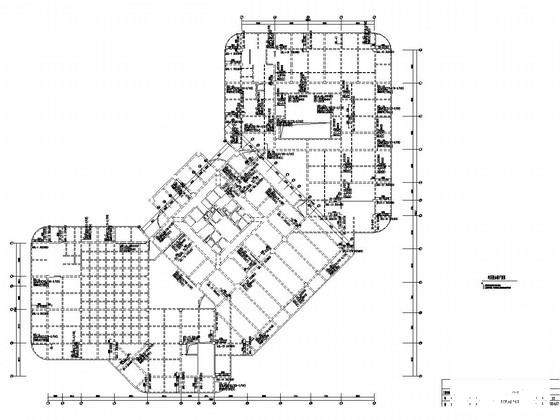

    框架核心筒结构 - 1
  • 框架核心筒结构 - 2
    框架核心筒结构 - 2
  • 框架核心筒结构 - 3

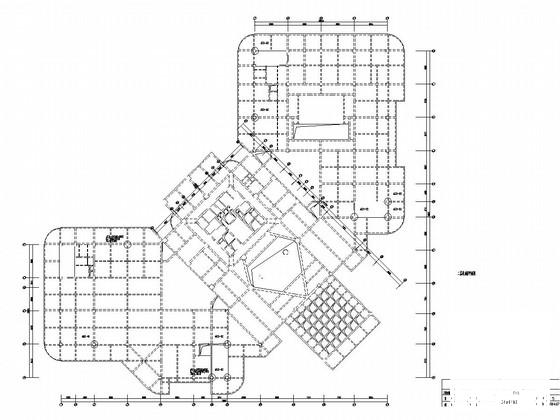

    框架核心筒结构 - 3
  • 框架核心筒结构 - 4
    框架核心筒结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
