4层框架结构实验楼毕业设计方案(建筑、结构图纸)(柱下独立基础)

附件详情

全套毕业设计,包括:计算书、图纸。
该项目为框架结构实验楼。本建筑物主体结构采用框架结构,防火等级二级,抗震设防烈度8度,抗震设防分组为一组。
本项目建筑面积4823.28平方米。建筑层数为4层,建筑高度为17.1m。采用柱下独立基础,室内地坪为±0.000m,室外内高差0.60m。
框架梁、柱、楼面、屋面板板均为现浇。
计算书共97页。
建筑图包括:建筑设计说明,平面图、立面图、剖面图、 楼梯详图 等共7张建筑图。
结构该资料包含: 结构设计说明 ,基础图,柱配筋,梁配筋图,板配筋图,楼梯详图等共10张图纸


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

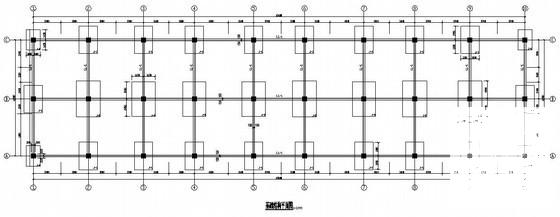

  • 4层框架结构实验楼毕业设计方案(建筑、结构图纸)(柱下独立基础) - 1
    第 1 张图

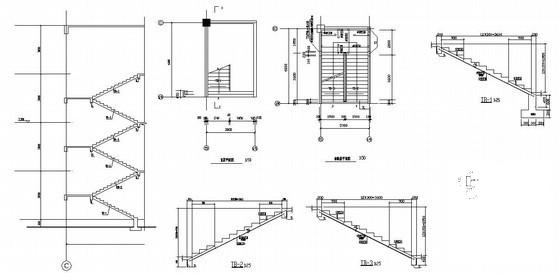

  • 4层框架结构实验楼毕业设计方案(建筑、结构图纸)(柱下独立基础) - 2
    第 2 张图

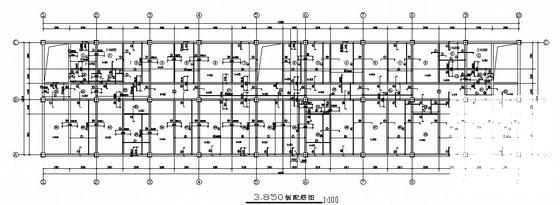

  • 4层框架结构实验楼毕业设计方案(建筑、结构图纸)(柱下独立基础) - 3
    第 3 张图

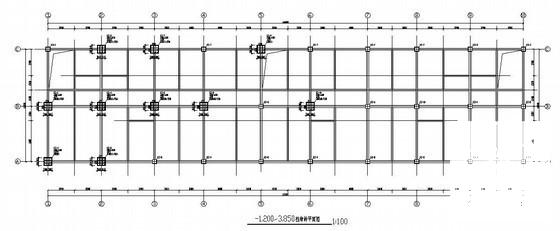

  • 4层框架结构实验楼毕业设计方案(建筑、结构图纸)(柱下独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
