20层部分框支剪力墙结构旧村改造综合楼结构CAD施工图纸

• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：20层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：一级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 地下室功能：车库, 设备用房
• 参考图纸：36张
• 图纸年代：近代

该项目是河南某旧城改造综合楼项目，部分框支剪力墙结构，地上20层，地下两层，抗震设防烈度为7度，场地为Ⅱ类，平板式筏板基础，基础设计等级为乙级。

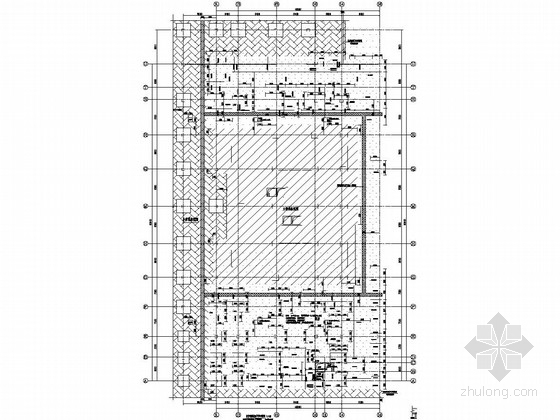

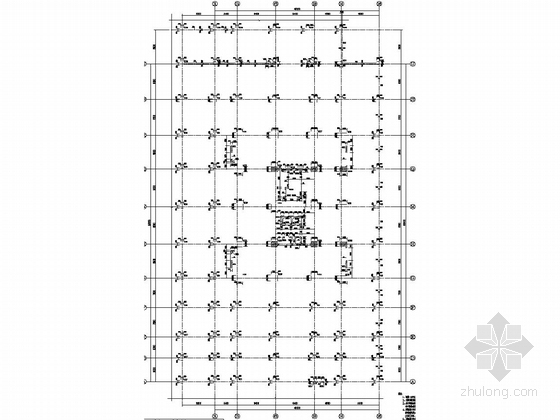

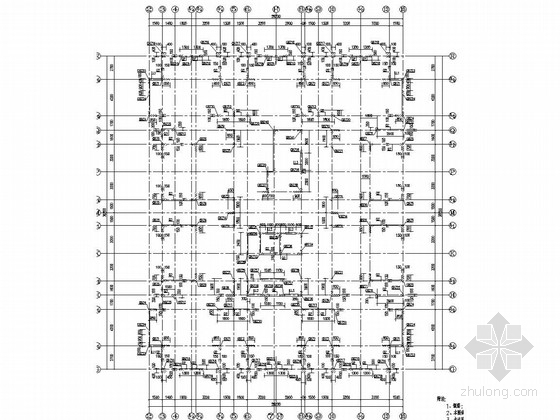

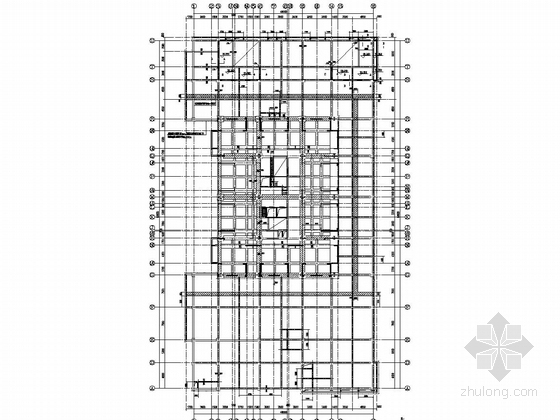

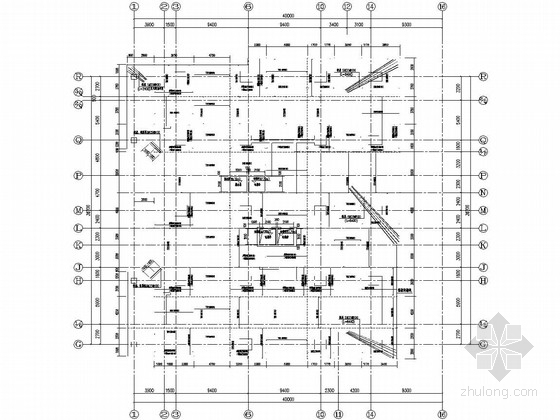

包括：结构设计总说明，型钢混凝土结构设计说明及详图 ，裙房筏板基础平面布置图，截桩示意图，基坑、坡道及挡墙节点详图，框架柱、框支柱、剪力墙平面布置图，框架柱配筋表，各层梁板配筋图，剪力墙柱表，主楼筏板基础 等共计36张图。
编制于2013年1月。
