1893平米单层框架小型火车站站房全套建筑大样图及结构大样图

附件详情

某框架小型火车站站房全套建筑图及结构图
该资料框架小型火车站站房全套建筑图及结构图
总建筑面积为:1893.4平方米
建筑设计结构形式:框架结构。
抗震设防烈度:6度
建筑层数:主体一层局部二层。
基础:柱下独立基础
该资料包含:
设计说明、门窗表、装修表、门窗大样、各层平面图、立面图、大样图、屋顶平面图、站房前平台、楼梯、坡道平面图、剖面图、楼梯间大样、卫生间大样、进出站栏杆大样、 结构设计说明 、基础平面图、基础大样图、柱平面配筋图、梁配筋图、楼梯大样图共23张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

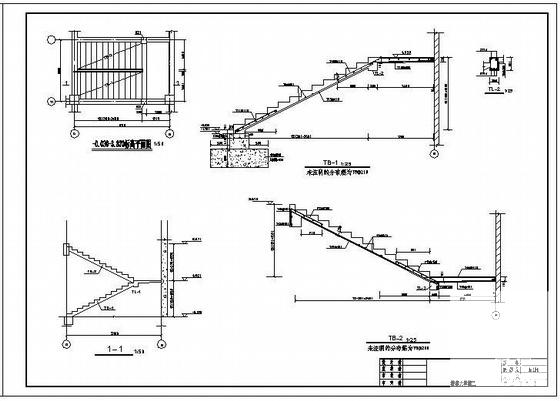

  • 建筑全套图 - 1
    建筑全套图 - 1
  • 建筑全套图 - 2
    建筑全套图 - 2
  • 建筑全套图 - 3
    建筑全套图 - 3
  • 建筑全套图 - 4
    建筑全套图 - 4
以上是部分截图,请下载附件后查看完整高清内容
