11层框架结构医院住院部结构施工图纸

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:其他
  • 参考图纸:36张
  • 设计年代:近代

附件详情

武汉市某医院住院部结构图
该资料为:武汉市某医院住院部结构图
该项目结构类型为框架结构
工程基本概况:该项目总高46.950米,共10+1层。
基本风压 0.35KN/平方米
基本雪压 0.50KN/平方米 (地面粗糙度为B类)
该项目采用人工挖孔桩基础。
该资料包含:
结构设计总说明、桩位平面布置图、桩大样、承台、基础梁平面布置图、承台、基梁大样、挡墙大样、电梯坑大样、承台顶柱平面布置图、承台顶柱配筋图、柱平法施工图、结构平面布置图、平面梁配筋图、结构面布置图、屋顶结构平面布置图、屋顶梁配筋平面图、构架结构 平面布置图 、构架梁配筋平面图、楼梯大样共36张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

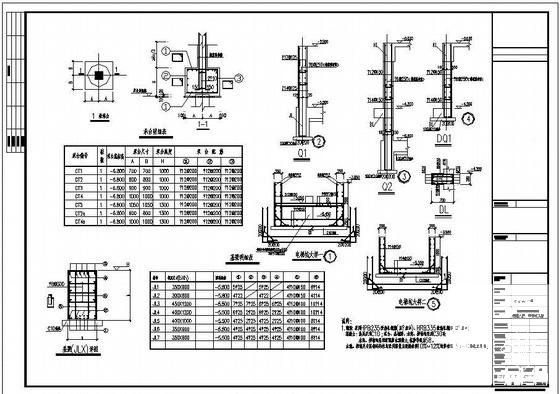

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

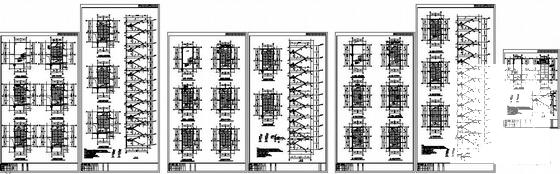

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2

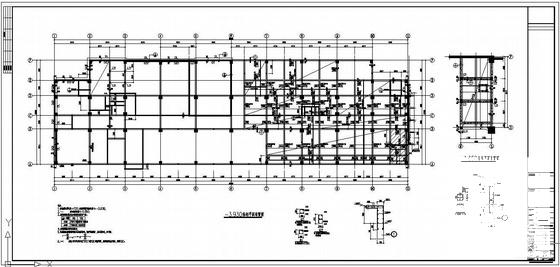

  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
