污水处理厂1000立废水调节池施工大样图

  • 设计说明:无
  • 类型:污水处理厂
  • 处理技术:其他
  • 工艺流程选介:其他
  • 设计阶段:施工图设计
  • 参考图纸:10张以下

附件详情

河北某污水处理厂1000立废水调节池图纸
根据甲方要求,在污水处理厂长区东北角建一废水调节池。调节池为地上式矩形钢筋混凝土池,分两格,每格有效容积为500m3,总有效容积为1000m3。

图纸主要包括废水处理池平剖面图、厂区总平面图、管道 节点详图 及人孔井做法大样图 等,共3张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

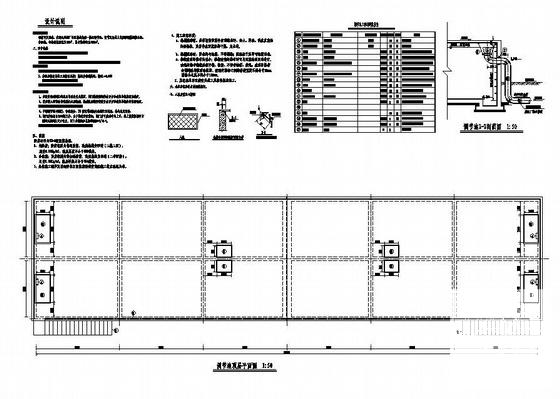

  • 污水处理厂调节池 - 1
    污水处理厂调节池 - 1

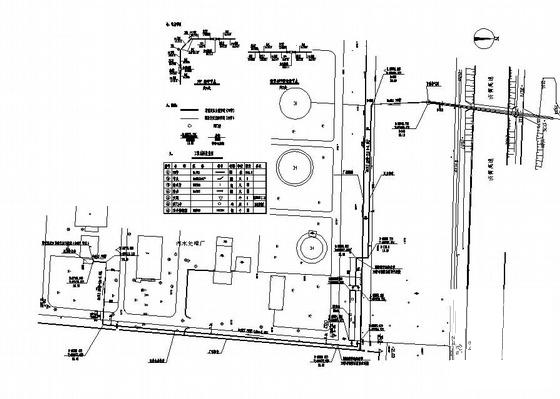

  • 污水处理厂调节池 - 2
    污水处理厂调节池 - 2

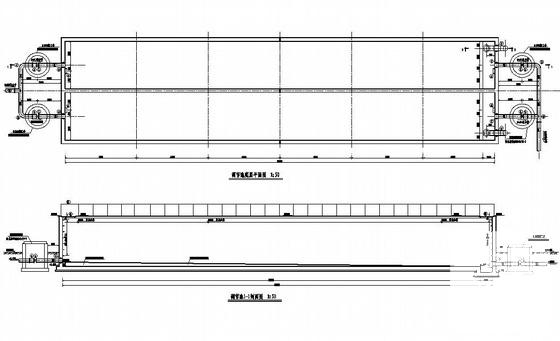

  • 污水处理厂调节池 - 3
    污水处理厂调节池 - 3
以上是部分截图,请下载附件后查看完整高清内容
