33层剪力墙结构住宅楼结构CAD施工方案图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:33层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:24张
  • 图纸年代:近代

该附件为黑龙江某小区的住宅楼,地上33层,地下一层,建筑面积为24934平方米,高度为99.4米,建筑结构形式为剪力墙结构,基础为钢筋混凝土钻孔压灌超流态混凝土桩,6度设防。
该资料包含:结构设计说明、桩位平面布置图、承台平面布置配筋图、墙平面布置图、边缘构件配筋表、墙 、 、节点详图等共24张图纸。

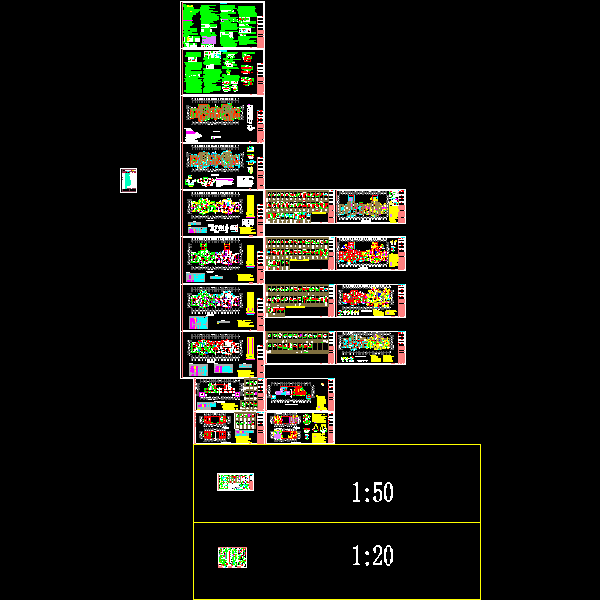

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
