圆形钢桁架体育场馆结构设计施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架,网架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该资料包含:
钢结构设计总说明、锚栓布置图、钢柱布置图、主结构布置图、屋面次结构布置、GJ图、主次梁连接节点、柱脚节点共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

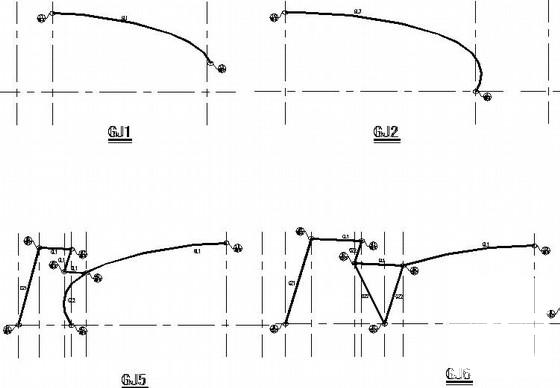

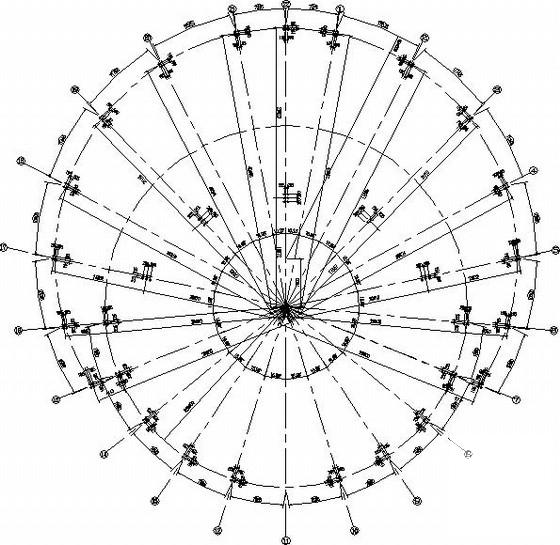

  • 桁架设计施工图纸 - 1
    桁架设计施工图纸 - 1
  • 桁架设计施工图纸 - 2
    桁架设计施工图纸 - 2
  • 桁架设计施工图纸 - 3
    桁架设计施工图纸 - 3
  • 桁架设计施工图纸 - 4
    桁架设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
