44787平米3层国际广场空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:44787.78平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:全空气系统
  • 水系统:复式泵,双管制,异程式,闭式

附件详情

广场地上建筑面积44787.78平方米;地下建筑面积17710.59平方米,总建筑面积62498.37平方米。高度14.700m,局部高度19.500m;共四层,地上三层,地下一层,整栋建筑需夏季供冷、冬季供热。商场的地下室和一~三层的空调系统采用水环热泵机组加新风系统。各防火分区按内外区分别设置全热回收新风机组,回收商场排风的余热,制备新风。全热回收新风机组置于屋顶平台。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

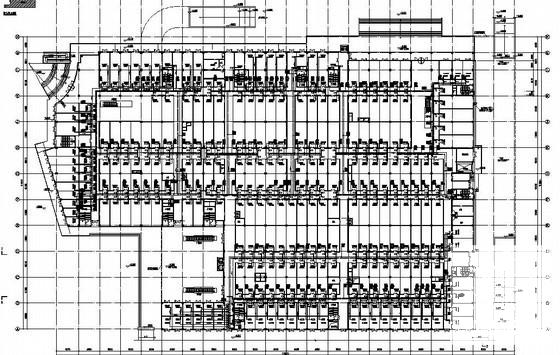

  • 广场施工图 - 1
    广场施工图 - 1

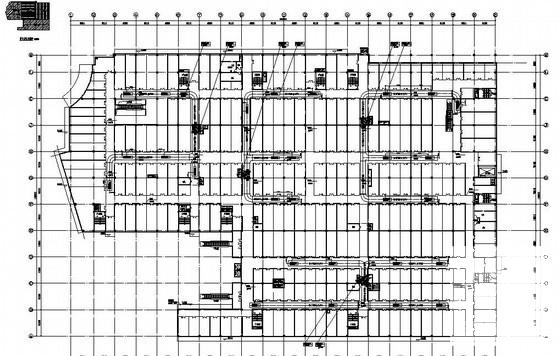

  • 广场施工图 - 2
    广场施工图 - 2

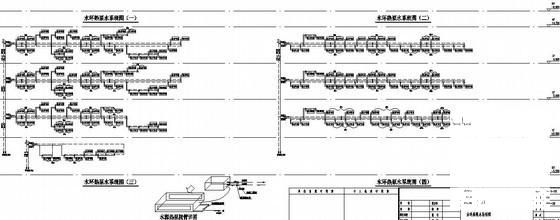

  • 广场施工图 - 3
    广场施工图 - 3
  • 广场施工图 - 4
    广场施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
