6层框架结构法律学院教学楼毕业设计方案(建筑图纸结构CAD图纸计算书)(现浇钢筋混凝土)

大学法律学院教学楼设计,主体六层,总建筑面积:5836平方米,36间教室,总高度为24.0米,采用现浇钢筋混凝土框架结构,抗震设防烈度:7度。
建筑专业图纸:建筑设计说明,底层、首层、标准层、屋面平面图,剖面图,立面图,楼梯图等共计8张图。
结构专业图纸:结构设计说明,1~5层结构配筋图,一榀框架配筋图,楼梯图等共计5张图。
计算书:word格式68页。作者的几次返工的教训经验。
目录
摘 要 I
ABSTRACT II
1 前言 1
1.1 框架结构 1
1.2 设计内容 1
1.3 结构设计的意义 1
2建筑结构设计总说明 2
2.1附件详情 2
2.2建筑的功能和特点 2
2.3工程做法 2
2.4门窗表 3
3结构设计 4
3.1设计材料 4
3.2结构选材 4
3.3结构方案 4
3.4各框架梁柱线刚度以及抗侧移刚度 5
4 荷载计算 7
4.1 恒荷载标准值统计与计算 7
4.2 活荷载标准值计算 9
4.3风荷载标准值的计算 10
4.4风荷载作用下的水平位移的弹性验算 11
4.5地震作用标准值的计算 11
4.6 自振周期的计算 15
4.7 水平地震作用计算以及弹性侧移验算 16
5.框架结构的内力计算 18
5.1 恒荷载作用下的内力计算 18
5.2 恒荷载的弯矩二次分配 21
5.3 梁端剪力和柱的轴力 22
5.4 恒荷载的弯矩调幅 23
5.5 活荷载作用下的内力计算 24
5.6 活荷载的弯矩二次分配 25
5.7 活荷载引起的梁端剪力和柱的轴力 26
5.8 活荷载的弯矩调幅 28
5.9竖向荷载作用下柱的剪力 29
5.10 水平荷载下的反弯点高度的确定 29
5.11 地震作用下柱端弯矩的计算 30
5.12 地震作用下梁端弯矩、剪力和柱轴力的计算 30
5.13 风荷载作用下的柱的弯矩以及剪力的计算 31
5.14 风荷载作用下的梁端弯矩、剪力和柱轴力的计算 32
6内力组合 33
6.1框架梁的内力计算以及组合 33
6.2 框架柱的内力计算以及内力组合 35
7 框架结构的内力调整和截面设计 38
7.1 梁正截面的截面设计 38
7.2 梁斜截面的内力调整以及斜截面的配筋计算 41
7.3 柱端弯矩设计值的调整 47
7.4 轴压比的验算 49
7.5 柱正截面的承载力计算 50
7.6 柱剪力值的调整以及斜截面的配筋 51
8板的设计 54
8.1 楼面板的划分 54
8.2 楼面荷载设计值 54
8.3 板的弯矩的计算 55
8.4 楼板的配筋计算 57
8.5 屋面板的划分 58
8.6 屋面荷载设计值 58
8.7 屋面板的计算跨度 58
8.8屋面板的弯矩计算 58
8.9 屋面板的截面设计 61
9楼梯设计 63
9.1梯段板的设计 63
9.2 平台板的设计 64
9.3平台梁的设计 64
结 论 66
参 考 文 献 67
致 谢 68

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

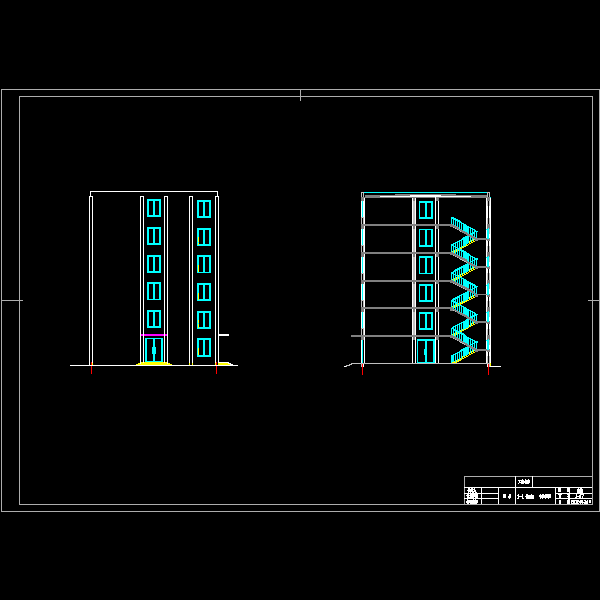

  • 剖面图.dwg
    剖面图.dwg

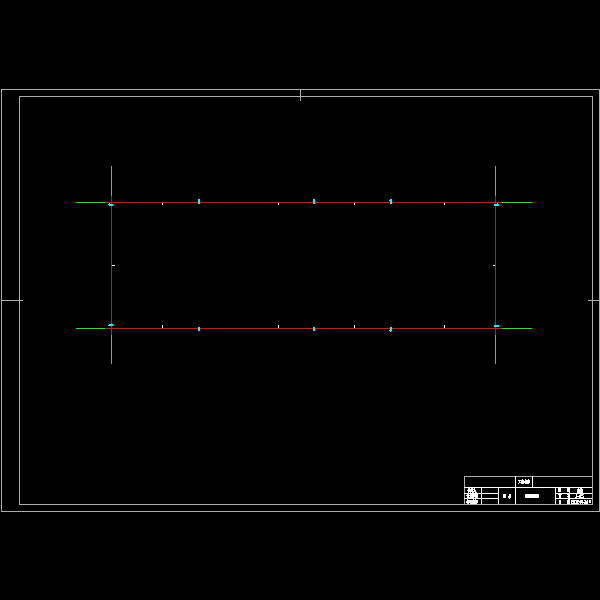

  • 屋顶平面图.dwg
    屋顶平面图.dwg
  • 底层平面图.dwg
    底层平面图.dwg
  • 建筑总说明.dwg
    建筑总说明.dwg

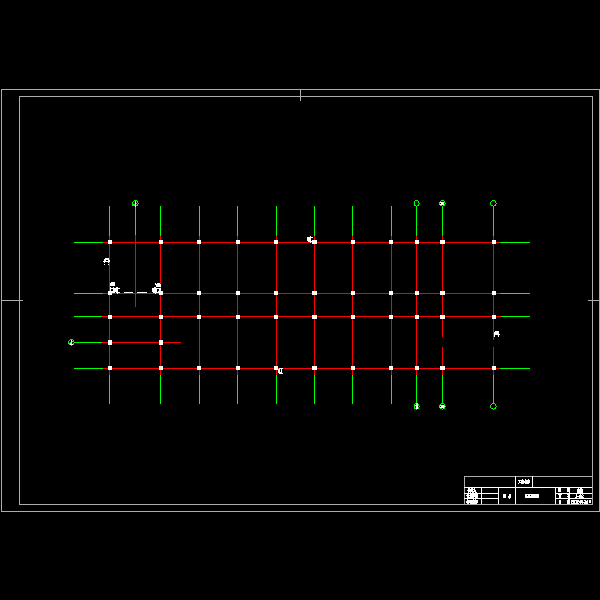

  • 标准层平面图.dwg
    标准层平面图.dwg
  • 楼梯详图.dwg
    楼梯详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
