游泳池除湿及水处理设计初步CAD图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度:单层建筑
  • 建筑面积:247.2平方米
  • 图纸设计深度:方案(初设图)
  • 参考图纸:13张
  • 图纸年代:近代
  • 设计内容:空调,通风,其它
  • 节点大样:空气处理机组,管道支吊架
  • 特殊系统:恒温恒湿系统
  • 项目地址:陕西

附件详情

  • 游泳池循环水系统设计说明
  • 泳池恒温恒湿设计说明
  • 除湿处理系统工艺流程图
  • 风管管路平面图
  • 除湿机管路连接图
  • 除湿机视图
  • 管道施工大样图
  • 游泳池水处理工艺流程图
  • 游泳池管线
  • 游泳池平面布置图
  • 放样图

附件详情

稿件为西安某大厦室内游泳池恒温恒湿系统安装工程,及水处理设备系统安装工程设计初步图纸;游泳池空间面积约为645平方米,层高以屋面至池面记5.65米,游泳池面积为247.2平方米。游泳池尺寸为长20.6米,宽12米,浅区1.2米,深区1.6米,均深1.4米。四周设溢流回水槽。
设计范围:
1.泳池恒温恒湿系统设计;
2.游泳池水循环、过滤、消毒及加热系统设计;
3.游泳池给水、排水、自动补水设计;


编制于2013年,图纸共13张。

除湿处理系统工艺流程图

除湿机房平面布置图

除湿机主视图

三集一体除湿机管路连接图

施工大样图

游泳池水处理工艺流程图

游泳池水处理设备安装工程放样图

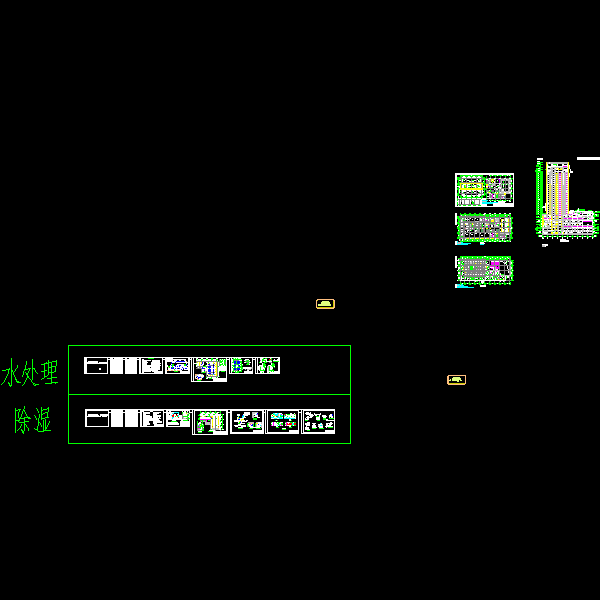

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 游泳池除湿及水处理设计初步CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
