框架结构煤气站循环水泵房结构设计施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

某煤气站循环水泵房结构设计图
该资料为:某煤气站循环水泵房结构设计图
该资料包含:
结构设计总说明、基础平面图、基础详图、柱平面图、水池顶梁板图、泵房5.100梁板配筋图共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

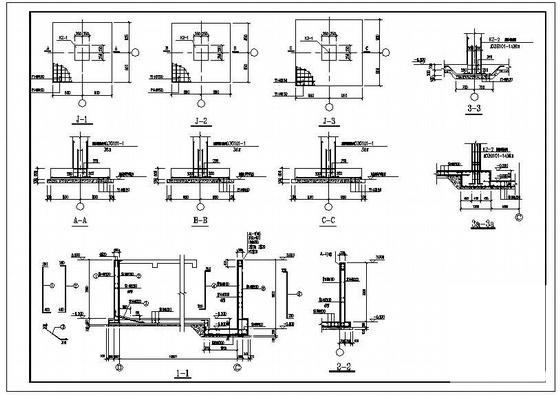

  • 水泵房设计图纸 - 1
    水泵房设计图纸 - 1

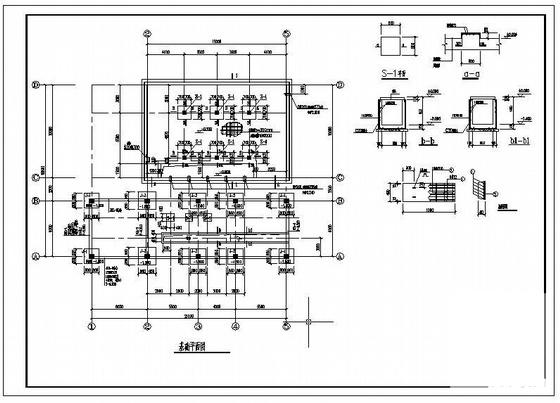

  • 水泵房设计图纸 - 2
    水泵房设计图纸 - 2
  • 水泵房设计图纸 - 3
    水泵房设计图纸 - 3
  • 水泵房设计图纸 - 4
    水泵房设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
