会议中心工程临时用电施工方案(线路布置图纸、计算书)

附件详情

  • 1 项目概要 3
  • 2 编制依据 9
  • 3 电线路布置原则: 13
  • 4 线路及配电箱布置 15
  • 5 用电量的分析和计算: 16
  • 6 用电线路及设备安装技术要求 17
  • 7 安全用电管理、技术措施 20
  • 8 电气防火措施 22
  • 9 安全用电管理组织体系 23
  • 10 计算书 24

附件详情

1.3 电源
业主提供现场电源接入点500KVA×2=1000KVA,位于现场东北侧,我方根据已有电源接入点布置现场施工临时用电线路。
……
3.2 线路布置形式
(1)该项目用电线路布置形式为:
该项目业主提供2个500KVA的配电柜(1#配电、2#配电)
a 1#配电上设置2路主干动力线(线路1、线路2),每路干线上设置一个配电柜,每个配电柜分设3~4路次干线。(详总平面图);主/次干线路沿围墙埋地敷设,埋入深度≥0.7m;
b 2#配电上设置:线路3—塔吊、钢筋棚、木工车间用电线路(埋地敷设),主/次干线路沿围墙埋地敷设,埋入深度≥0.7m;。
c 整个施工现场供电系统均采用橡皮绝缘电力电缆。
……
6.6.1 施工用电基本保护系统应符合以下规定:
施工用电应采用中性点直接接地的380/220V三相四线制低压电力系统,其保护方式应符合下列规定。
(1)施工现场由专用变压器供电时,应将变压器低压侧中性点直接接地,并采用TN—S接零保护系统。
(2)施工现场由专用发电机供电时,必须将发电机的中性点直接接地,并采用TN—S接零保护系统,且应独立设置。
(3)当施工现场直接由市电(电力部门变压器)等非专用变压器供电时,其基本接地、接零方式应与原有市电供电系统保持一致。在同一供电系统中,不得一部分设备做保护接零,另一部分设备做保护接地。
……
施工临时用电计算(线路1、2、3)
1#配电计算、2#配电计算
施工临时用电计算(生活区及办公区)
地下室临时用电线路布置、主体临时用电线路布置图
……
30页,编制于近代年


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

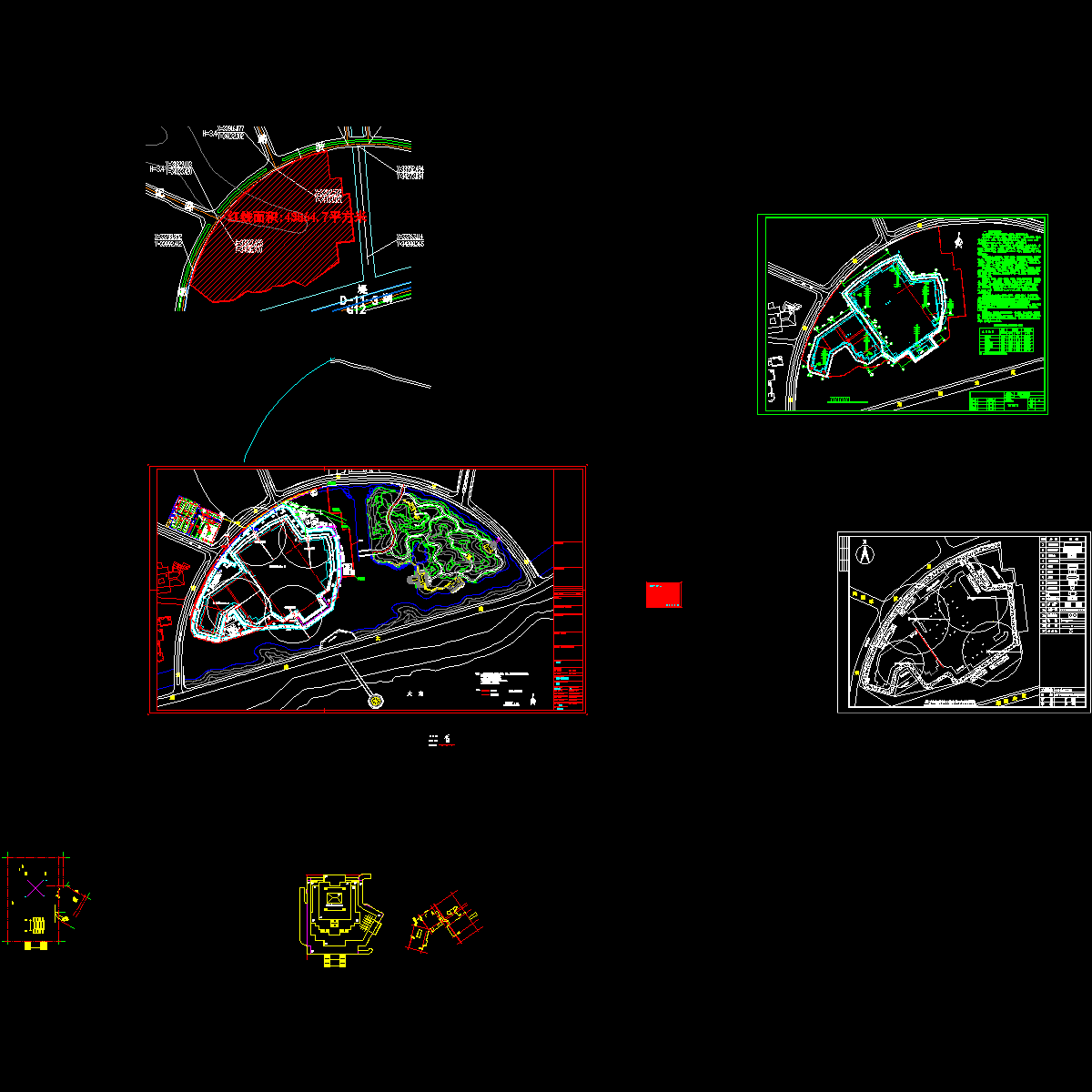

  • 主体临时用电线路布置08-7-12.dwg
    主体临时用电线路布置08-7-12.dwg
  • 地下室临时用电线路布置08-7-12.dwg
    地下室临时用电线路布置08-7-12.dwg
  • 心总平面布置图.dwg
    心总平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
