办公接待中心MDV空调系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3680平方米
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 项目所在地:重庆

附件详情

  • 设计施工说明
  • 主要设备及材料表
  • 图例
  • 风管平面图
  • 氟管平面图
  • ...

附件详情

一、项目概要:
项目位于重庆市,为办公接待中心,空调面积:3680m2...
二、冷热源:
冷、热源分别采用(氟) MDV-960(34)W/SN1-830中央空调...
三、空调系统:
客房房间采用 MDV室内机加独立新风系统。室内机回风口采用风口式消毒净化器...
四、通风排烟系统:
1.负一层车库3120m2划分为二个防烟分区,排风(烟)量按换气次数6次/小时计算。
2.洗衣机房110m2划分为一个防烟分,设一台排风(烟)机,吊装在洗衣机房顶上,排风量按换气次数14次/小时计算...

图纸共13张。

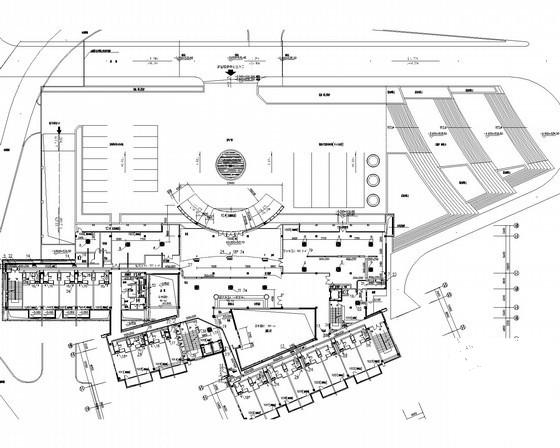

风管平面拆分图

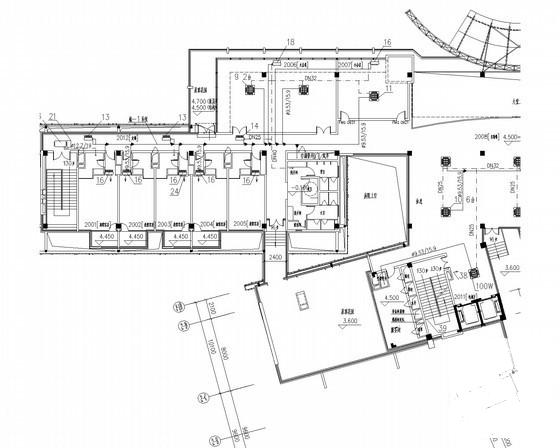

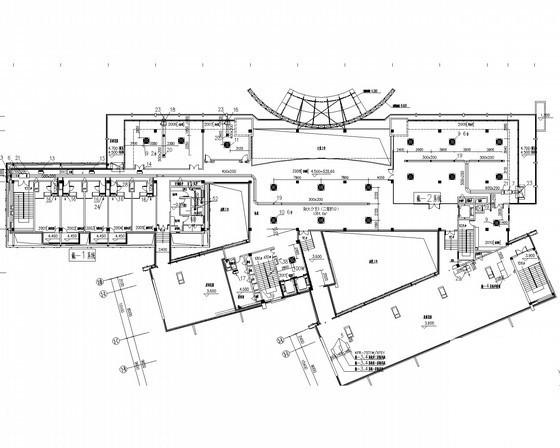

风管平面图

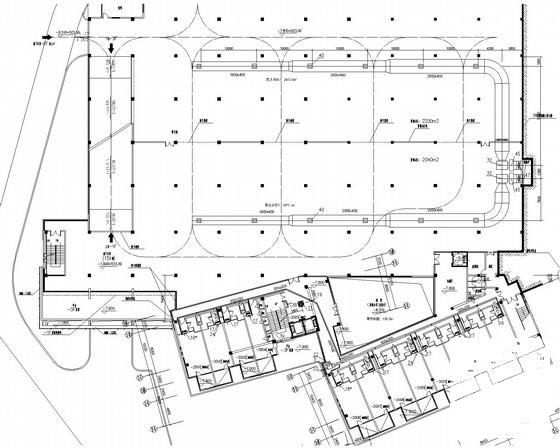

氟管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公接待中心MDV空调系统设计CAD施工图纸 - 1
    第 1 张图
  • 办公接待中心MDV空调系统设计CAD施工图纸 - 2
    第 2 张图
  • 办公接待中心MDV空调系统设计CAD施工图纸 - 3
    第 3 张图
  • 办公接待中心MDV空调系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
