框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:排架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:50张
  • 设计年代:近代

附件详情

全套图纸共三栋:24米跨,研发车间,框排架结构、轻钢屋面,建筑高度8.5米,建筑面积1416.96平方米,;附件车间,框排架结构、轻钢屋面,建筑高度8.5米,建筑设计面积:2453.76平方米;钣金车间,框排架结构、轻钢屋面,建筑高度8.5米,建筑面积2799.36平方米,抗震设防烈度为7度。
包括三栋建筑的结构施工图、 建筑施工 图全套图纸共计50多张。
设计时间2月。

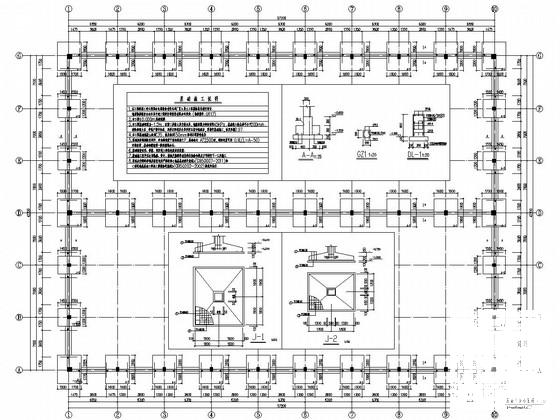

附件车间基础图

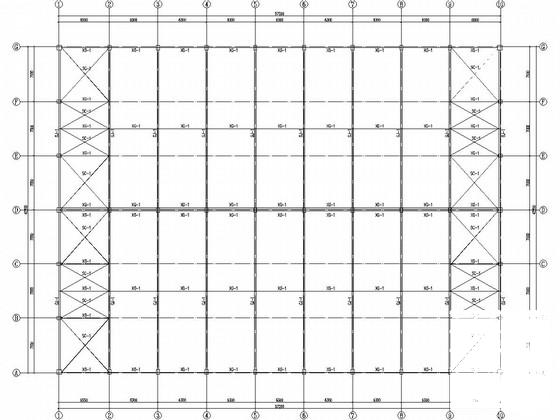

附件车间屋面支撑、系杆布置图

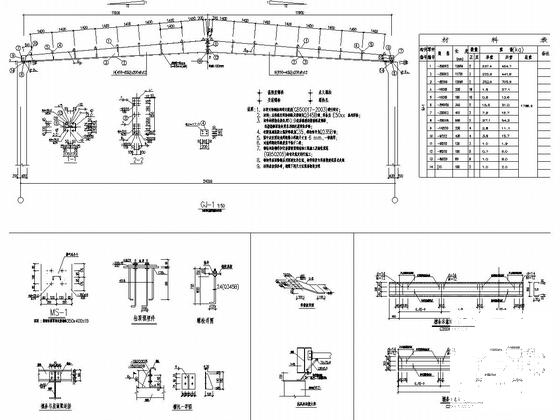

研发车间连接节点详图

钣金车间柱配筋图

附件车间剖面图

一层平面图

附件车间屋面檩条、拉条、隅撑布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 1
    第 1 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 2
    第 2 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 3
    第 3 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 4
    第 4 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 5
    第 5 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 6
    第 6 张图
  • 框排架结构研发车间及附件车间和钣金车间结构CAD施工图纸(建筑) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
