3层异形框架结构住宅楼结构CAD施工图纸(2套)(膨胀加强带)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:其他

附件详情

该项目为多层住宅建筑,主体平面两向最大尺寸分别为 28.85m 和 17.70m主体结构为异形框架结构层数为局部地下1层,地上3层。
多层住宅24#—26#栋 抗浮 ,20#—23#栋 不抗浮

图纸主要包括:

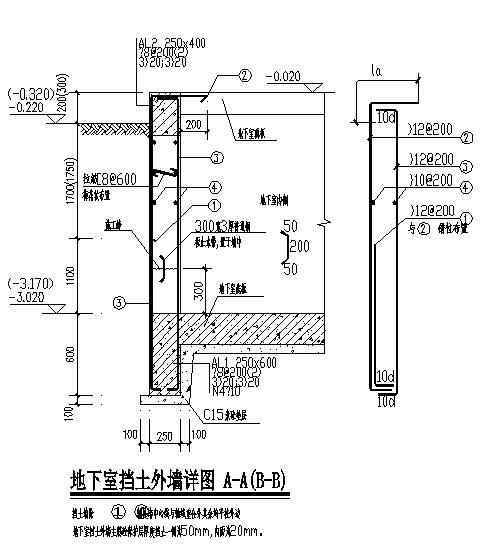

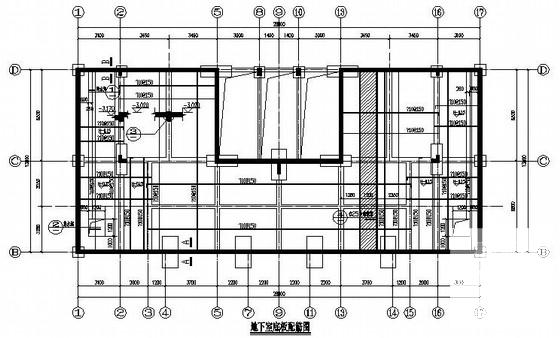

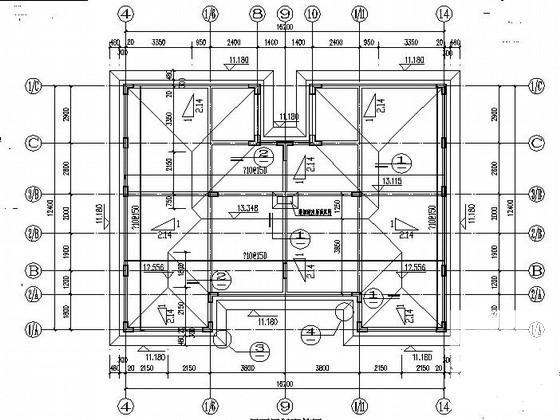

结构设计总说明、桩基础 平面布置图 、桩顶构造大样、桩尖大样、地下室基础梁配筋图 地下室底板配筋图、地下室挡土外墙详图 、集水坑大样、地下室底板做法大样、膨胀加强带大样(剖面)、间歇式无缝施工示意(平面)、基础顶~一层楼面柱配筋图、各层柱配筋图、各层梁配筋图、各层板配筋图等共17张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层异形框架结构住宅楼结构CAD施工图纸(2套)(膨胀加强带) - 1
    第 1 张图
  • 3层异形框架结构住宅楼结构CAD施工图纸(2套)(膨胀加强带) - 2
    第 2 张图
  • 3层异形框架结构住宅楼结构CAD施工图纸(2套)(膨胀加强带) - 3
    第 3 张图
  • 3层异形框架结构住宅楼结构CAD施工图纸(2套)(膨胀加强带) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
