12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

地上建筑的长为98.800m,宽为16.700m,总高度为39.400m,地上十二层,一层结构高度为3.600m,其余层高为3.000m,半地下室一层,结构高度6.300,结构体系为全现浇短肢剪力墙结构;高层住宅基础采用墙下独立基础,两层商业采用柱下独立基础。
该资料包含:
结构设计总说明、基础平面布置图、剪力墙(柱) 平面布置图 、剪力墙身表、构造边缘构件、柱、半地下层结构平面图、结构平面图、半地下层梁平法施工图、梁平法施工图、楼梯 节点详图 共25张图纸。

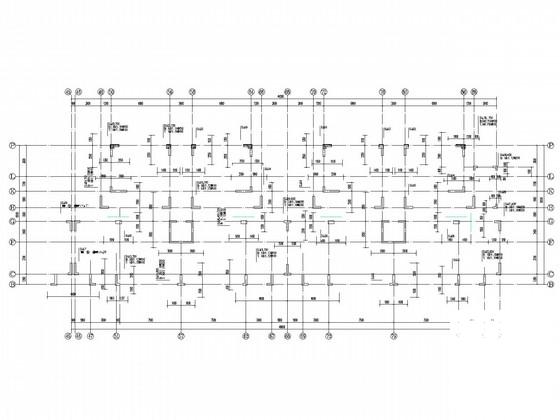

基础平面布置图

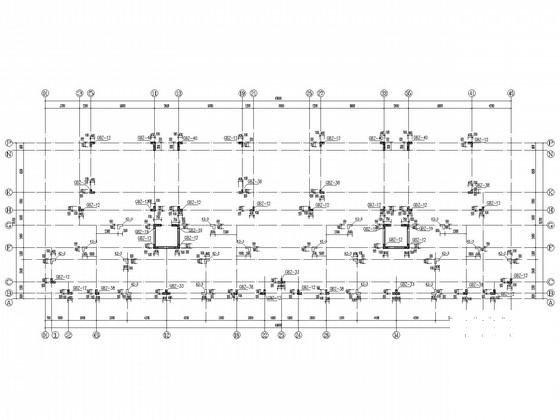

剪力墙(柱)平面布置图

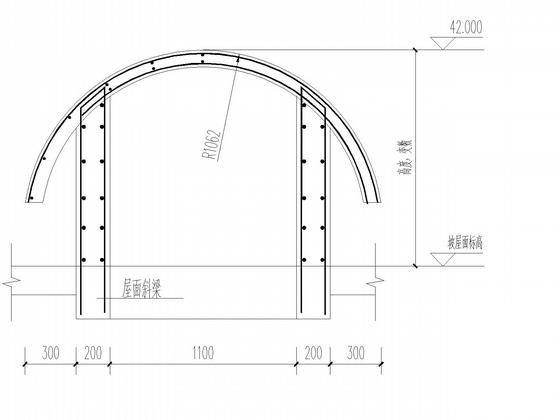

老虎窗剖面节点图

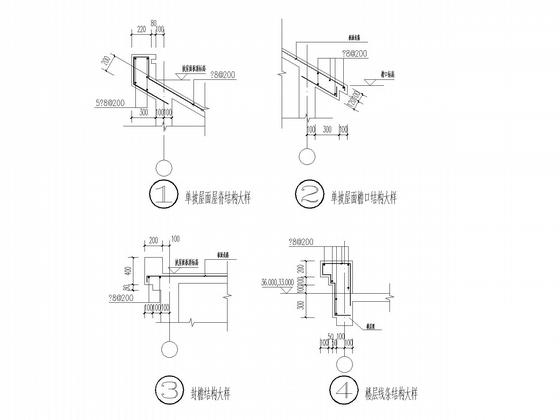

节点

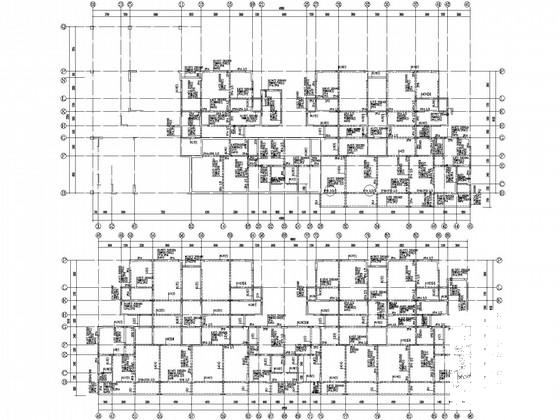

半地下层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 1
    第 1 张图
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 2
    第 2 张图
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 3
    第 3 张图
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 4
    第 4 张图
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 5
    第 5 张图
  • 12层短肢剪力墙住宅楼结构CAD施工图纸(独立基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
