直径12米钢筋混凝土圆筒仓结构CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:束筒
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.60kN/平方米
  • 雪压:1.00kN/平方米
  • 参考图纸:12张

附件详情

设计总说明、平面图、平面板配筋图、爬梯详图、配筋图、基础 平面布置图 、基础筏板配筋图、平面梁配筋图、漏斗平面图、筒壁配筋及骨架布置图、竖向钢筋遇洞口弯折示意、洞口附加筋示意、仓顶锥壳配筋平面图、起重梁位置示意、防雷预埋布置图、起重梁位置示意、防雷预埋布置图、钢梯平面位置图、安装梁钢桁架、 节点详图 共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

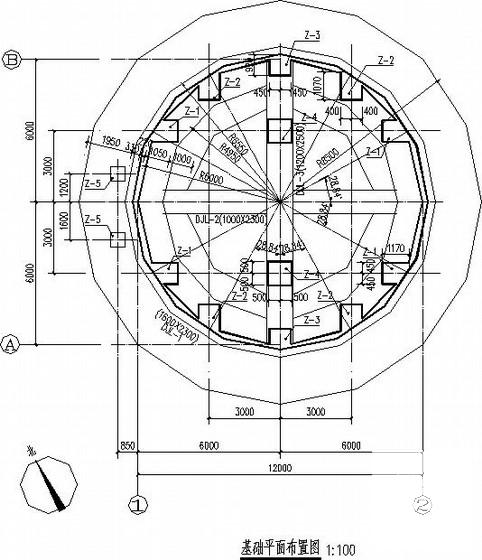

  • 直径12米钢筋混凝土圆筒仓结构CAD施工图纸(平面布置图) - 1
    第 1 张图

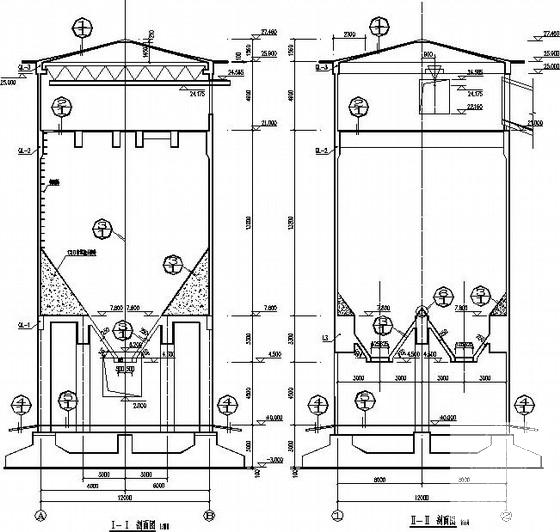

  • 直径12米钢筋混凝土圆筒仓结构CAD施工图纸(平面布置图) - 2
    第 2 张图

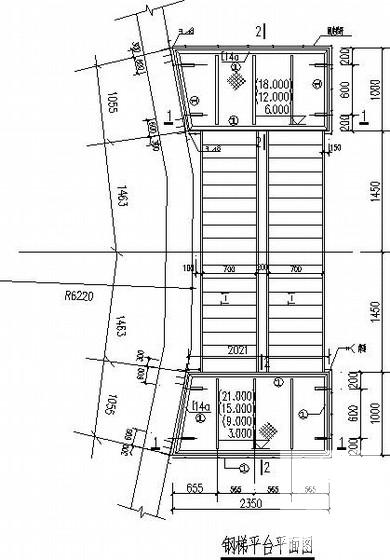

  • 直径12米钢筋混凝土圆筒仓结构CAD施工图纸(平面布置图) - 3
    第 3 张图

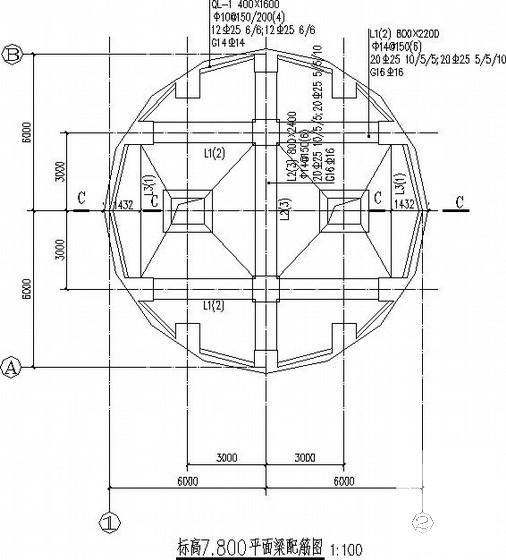

  • 直径12米钢筋混凝土圆筒仓结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
