单层局部2层门式刚架售楼部结构CAD施工图纸(7度抗震)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:20张

附件详情

工程简介:该项目建筑设计结构形式为单层局部二层门式钢架,纵向主要柱距6.0米,砌体施工质量等级B级。抗震设防类别丙类,抗震设防烈度按7度设计。

该资料包含:
设计说明、平面图、屋顶平面图、剖面图、基础布置图、锚栓布置图、基础详图、结构平面图、钢架图、柱间支撑图、二层夹层图、楼梯平面图、 楼梯详图 、檩条布置图、屋面结构布置图、柱间支撑图、 节点图 共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

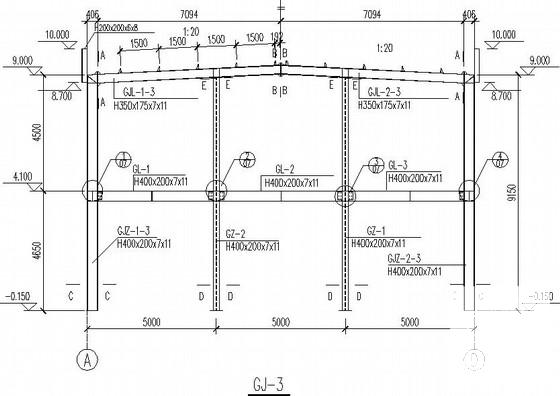

  • 单层局部2层门式刚架售楼部结构CAD施工图纸(7度抗震) - 1
    第 1 张图

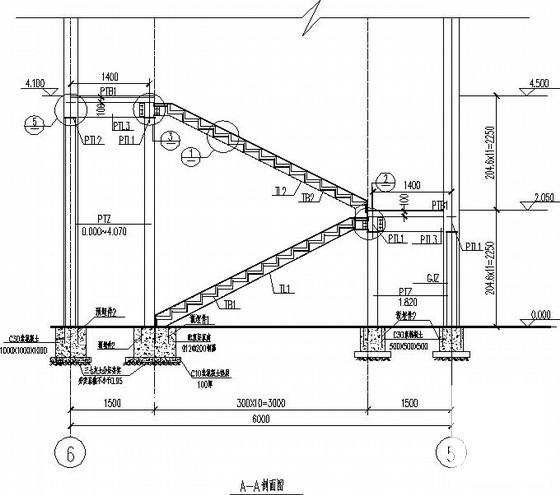

  • 单层局部2层门式刚架售楼部结构CAD施工图纸(7度抗震) - 2
    第 2 张图

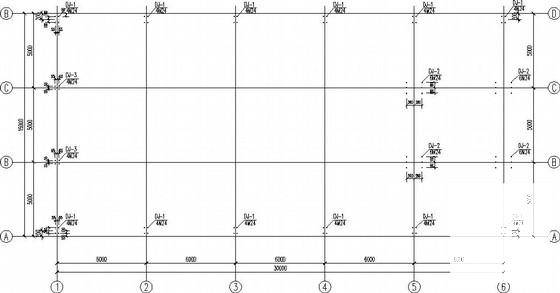

  • 单层局部2层门式刚架售楼部结构CAD施工图纸(7度抗震) - 3
    第 3 张图

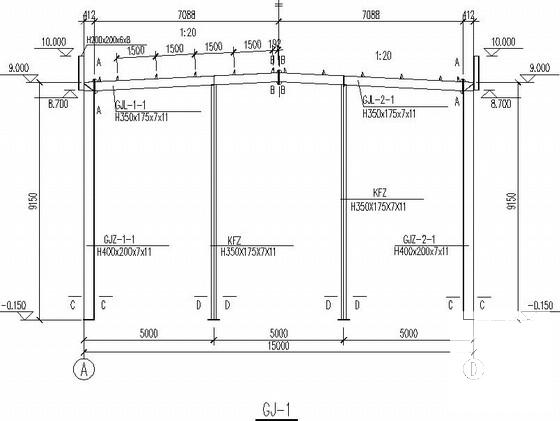

  • 单层局部2层门式刚架售楼部结构CAD施工图纸(7度抗震) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
