6层框架结构加工厂房结构CAD施工图纸(独立基础)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:6层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该项目为加工生产企业厂区厂房。包括两栋6层钢筋混凝土框架结构厂房。采用柱下独立基础,6度抗震设防,基本地震加速度0.05g。包括:结构设计总说明,柱 平面布置图 ,梁板配筋图, 楼梯详图 节点详图 等共计33张图纸。

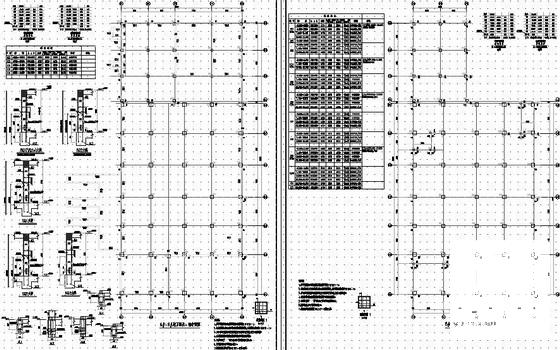

柱平面布置图

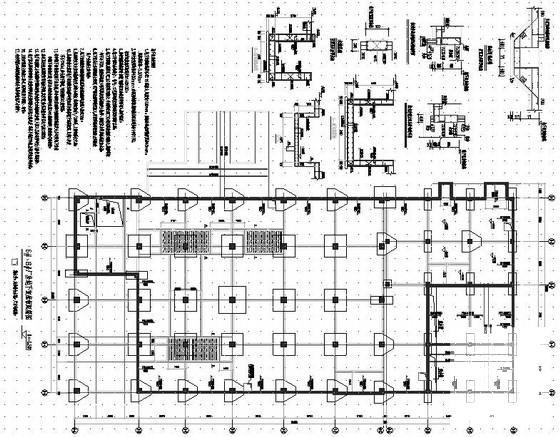

基础平面布置图

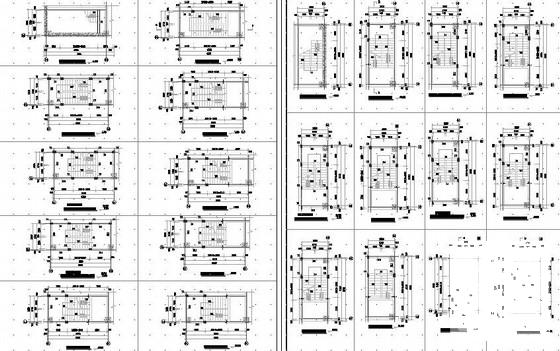

楼梯详图
