商贸物流中心2层端头商铺建筑施工CAD图纸(现代风格)

  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:湖北
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑设计面积:1250平方米
  • 建筑地上层数:2层
  • 设计效果图:无

附件详情

商铺均为二层独立商铺,从一层至二层。商铺的开间为3.6米。

资料包含:总平面图、设计说明、节能说明、各层平面图、立面图、剖面图、门窗表、门窗大样、楼梯大样、 节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

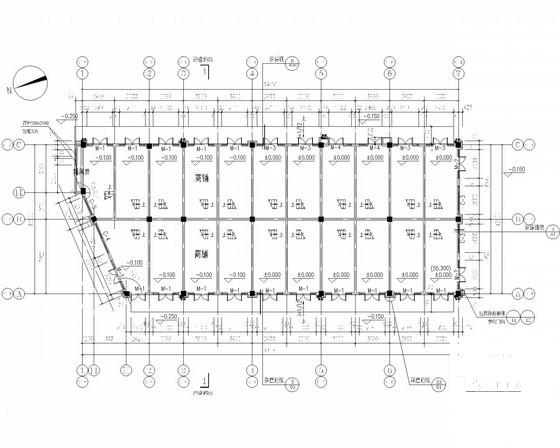

  • 商贸物流中心2层端头商铺建筑施工CAD图纸(现代风格) - 1
    第 1 张图

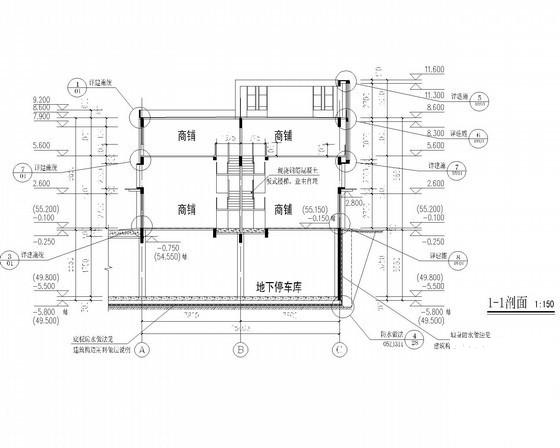

  • 商贸物流中心2层端头商铺建筑施工CAD图纸(现代风格) - 2
    第 2 张图

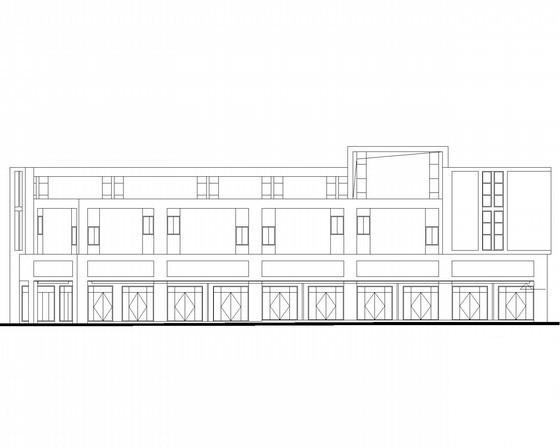

  • 商贸物流中心2层端头商铺建筑施工CAD图纸(现代风格) - 3
    第 3 张图

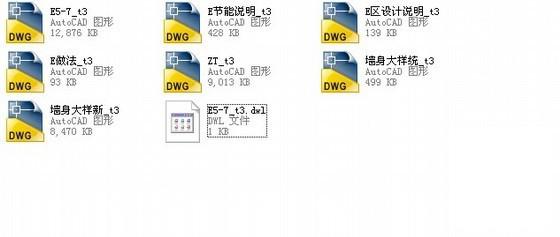

  • 商贸物流中心2层端头商铺建筑施工CAD图纸(现代风格) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
