4层休闲中心建筑消防设计施工大样图

  • 设计详细说明:有
  • 建筑类别:商业,宾馆,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水,无负压供水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,水泵,泵房,卫生间,设备房布置
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 四层给排水平面图
  • 卫生间大样图
  • 给排水系统图
  • 喷淋、 消防系统
  • 水泵房及消防水池平面图

附件详情

该项目位于湖南,为四层休闲中心建筑,主体建筑室内标高为0.00;主体建筑已建造完成。建筑共计四层,建筑高度为14.70米,其中一层为舞厅,二、三层浴室,四层旅馆。一、二、三层建筑使用性质为娱乐场所,按规范设喷淋系统。
设计范围:自动喷水灭火系统、消火栓给水系统。
,共9张图。

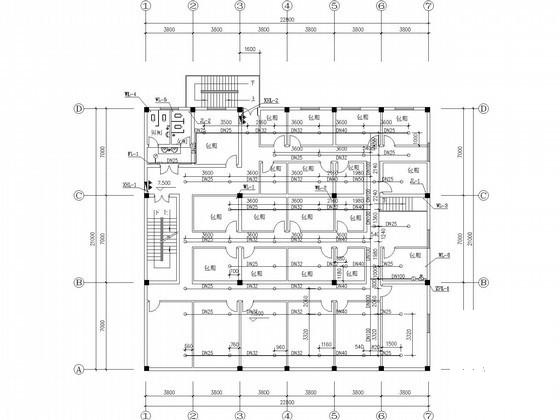

三层给排水平面图

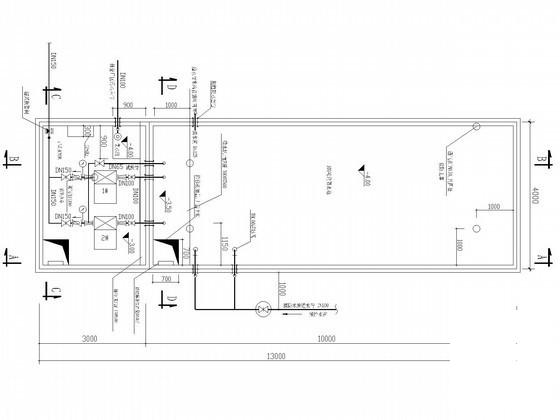

水泵房及消防水池平面图

喷淋系统图

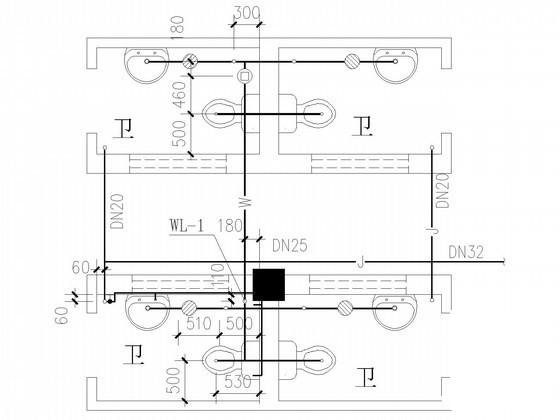

卫生间大样图
