商住楼2层地下室通风施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:通风,人防
  • 项目所在地:广东

附件详情

本建筑为地下二层车库,该资料包含排风系统及控制原理图,送排风平面图及系统图,风管安装大样图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

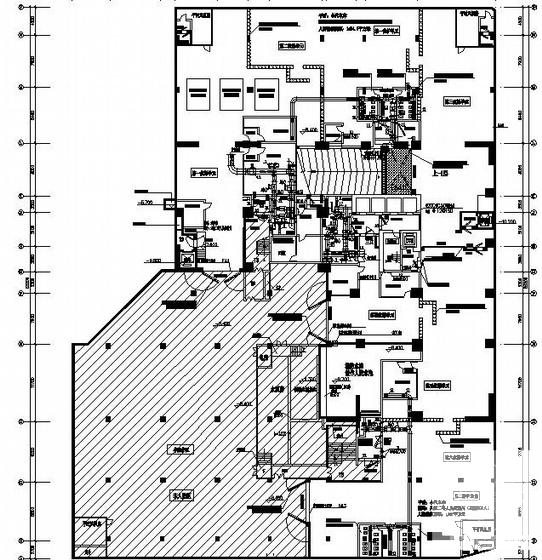

  • 地下室通风施工 - 1
    地下室通风施工 - 1

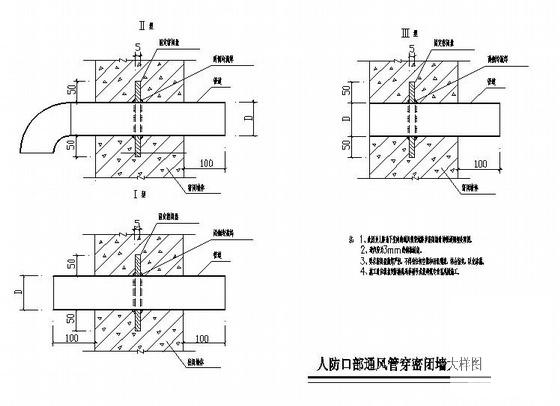

  • 地下室通风施工 - 2
    地下室通风施工 - 2

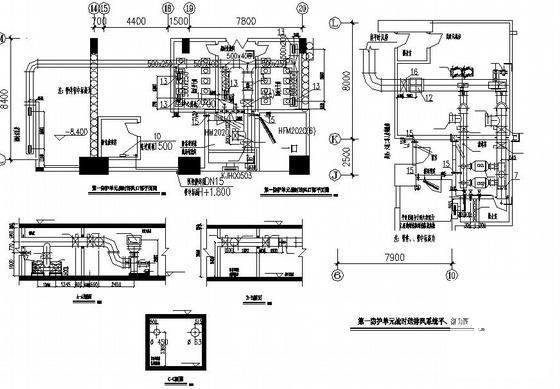

  • 地下室通风施工 - 3
    地下室通风施工 - 3

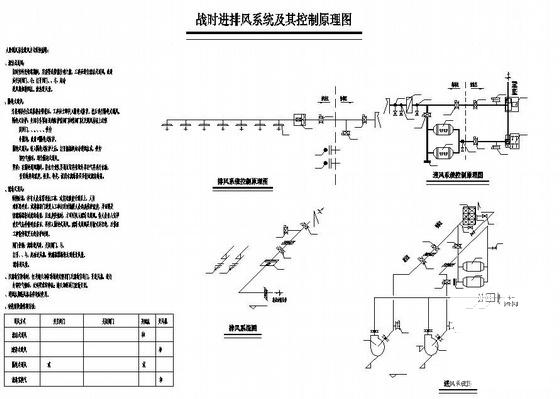

  • 地下室通风施工 - 4
    地下室通风施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
