24层住宅楼剪力墙结构CAD施工图纸(基础设计等级)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:32张
  • 设计年代:近代

附件详情

该项目是广东韶关高层住宅项目,地上24层,剪力墙结构,地下一层车库,采用灌注桩基础,主体高度72.4米,基础设计等级为甲级,6度设防。
该资料包含: 结构设计说明 ,灌注桩统一说明,地下部分结构图,地上部分梁配筋图,板配筋图,墙布置图,详图,楼梯图等共计32张图。
分享投稿时间:近几年4月。

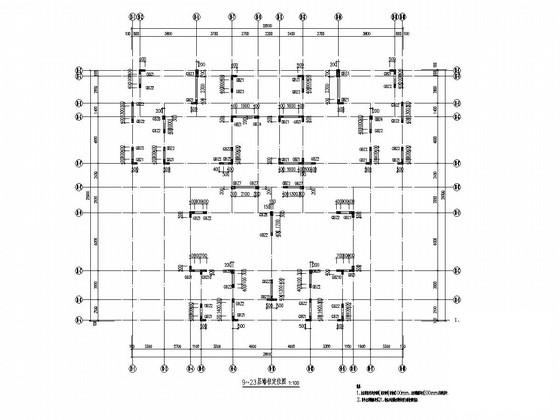

9~23层墙柱定位图

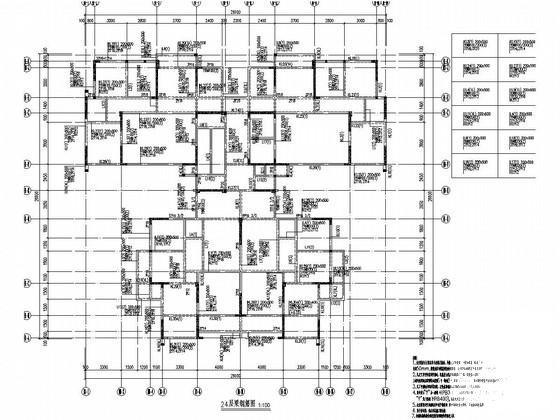

24层梁配筋图

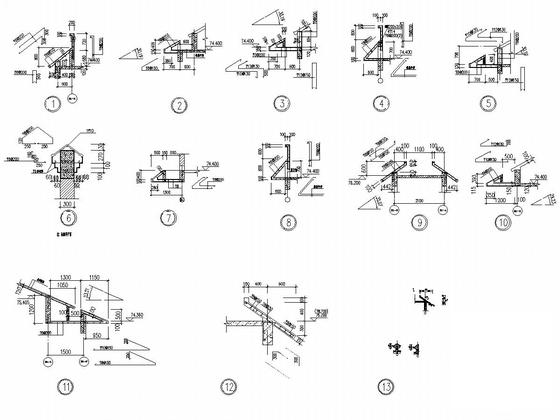

构造详图

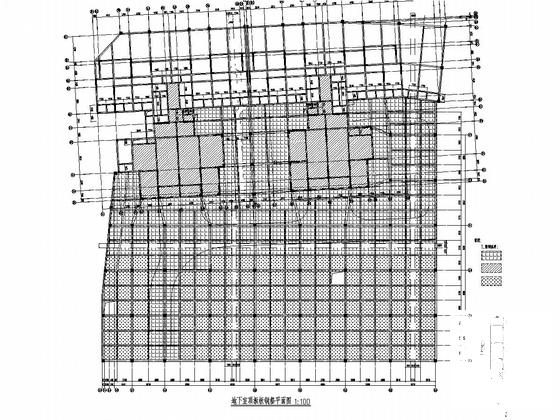

地下室顶板配筋

桩详图

6~22层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 1
    第 1 张图
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 2
    第 2 张图
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 3
    第 3 张图
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 4
    第 4 张图
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 5
    第 5 张图
  • 24层住宅楼剪力墙结构CAD施工图纸(基础设计等级) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
