8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是水环境监测中心办公楼,现浇钢筋混凝土框架结构,地上8层,高度为32.0米。,一层地下室,该项目基础采用柱下独立基础和筏板基础,基础设计等级为丙级,抗震设防烈度为6度。

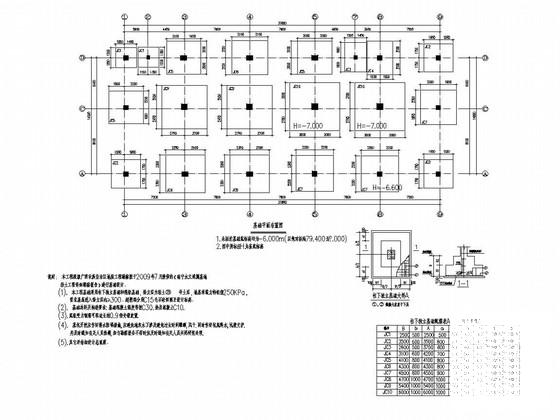

该资料包含: 结构设计说明 ,基础图,墙柱布置图,地下室梁板图,地上各层梁板图,平面结构布置图,柱布置图,楼梯图,建筑节能说明,立面图,平面图,剖面图,大样图等共计40多张图。
分享投稿时间:近几年12月。

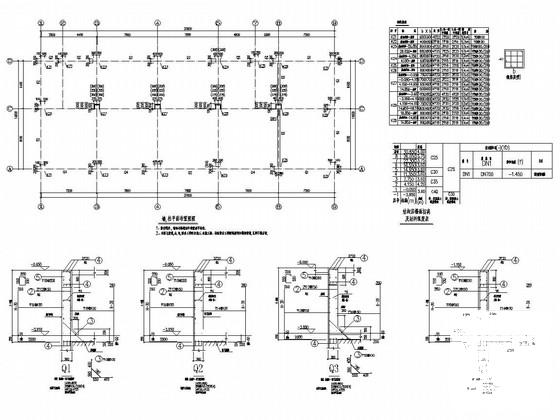

墙柱布置图

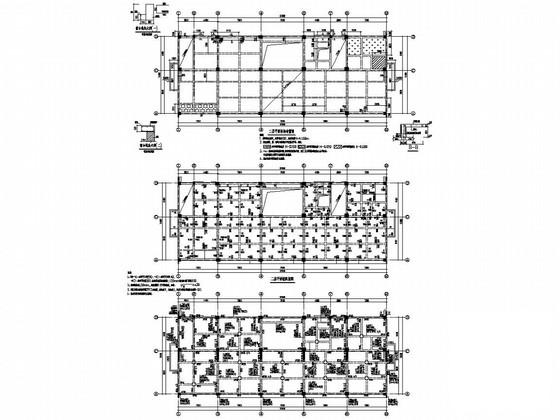

梁板图

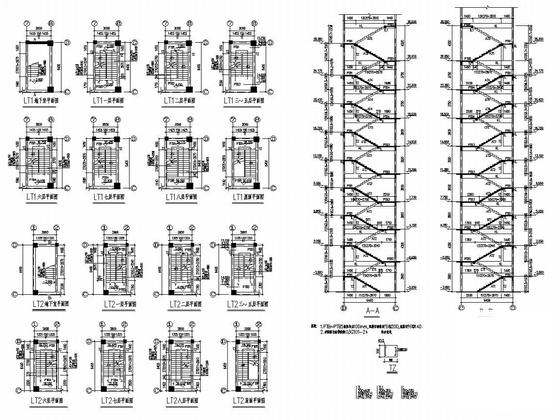

楼梯图

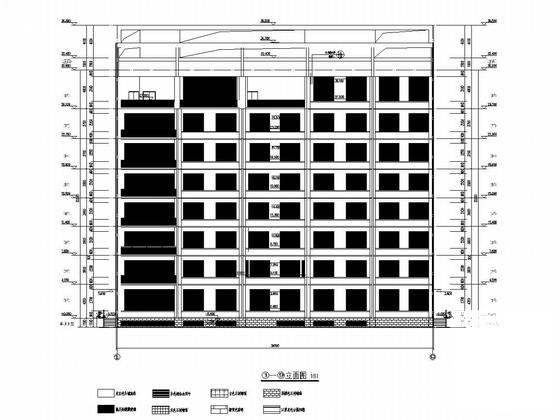

立面图

平面图

大样图

屋面梁板图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 1
    第 1 张图
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 2
    第 2 张图
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 3
    第 3 张图
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 4
    第 4 张图
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 5
    第 5 张图
  • 8层框架结构水环境监测中心办公楼结构图纸(建筑图纸)(现浇钢筋混凝土) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
