17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸)

  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 地下室功能:车库, 设备用房
  • 参考图纸:43张
  • 设计年代:近代

附件详情

该项目是四川某住宅楼项目,17层,-1F地下室为设备用房及停车位。1~2F为商业;3~4F为办公;5~17F为住宅楼。总建筑设计面积:14600平方米,其地下室及屋顶机房建筑设计面积:1305平方米,一到四层建筑设计面积:5471平方米,五到十七层建筑设计面积:7824平方米,建筑物高58.75米,框支剪力墙结构,采用人工挖孔桩基础,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,桩位平面布置图,承台平面布置图,竖向构件 平面布置图 ,梁平法施工图,板平面配筋图,楼梯图,建筑设计说明,立面图,平面图,剖面图,节点详图,凸窗详图,墙详图等共计43张图。
分享投稿时间:近几年7月。

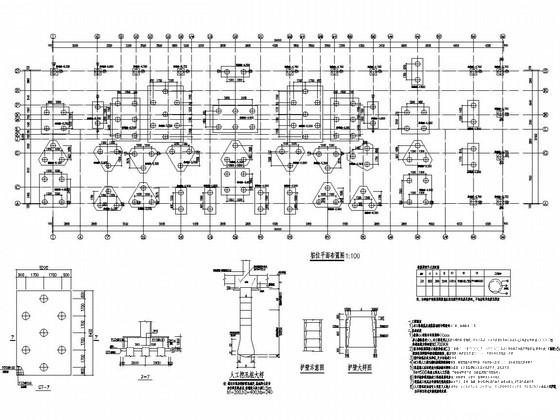

基础图

四层梁板平面配筋图

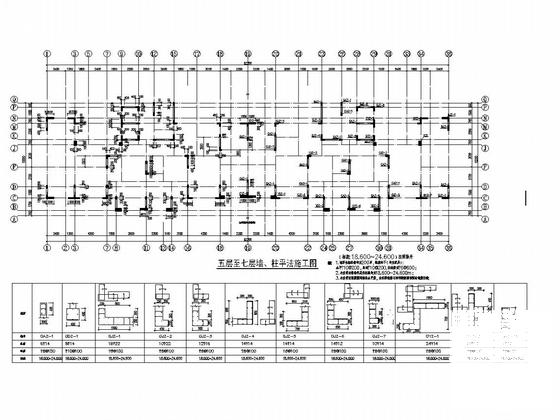

五层至七层墙、柱平法施工图

大样图

17层平面图

墙身节点详图

门窗立面

14#楼屋面层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 1
    第 1 张图
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 2
    第 2 张图
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 3
    第 3 张图
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 4
    第 4 张图
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 5
    第 5 张图
  • 17层框支剪力墙结构底商住宅楼结构施工图纸(建筑施工图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
