4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:39张
  • 设计年代:近代

附件详情

该项目是重庆某医院急救中心项目,地上四层,框架结构,抗震设防烈度为7度,场地为Ⅲ类,基础采用人工挖孔桩基础,建筑桩基的设计等级为丙级。
该资料包含: 结构设计说明 ,基础平面布置图,基础详图,柱 平面布置图 ,梁平法施工图,板配筋平面图,楼梯图等共计39张图。
2月。

轴H=4.500板平法施工图

轴H=4.500梁平法施工图

H=12.900层板配筋

H=12.900层梁平法施工图

楼梯图

轴屋顶2板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

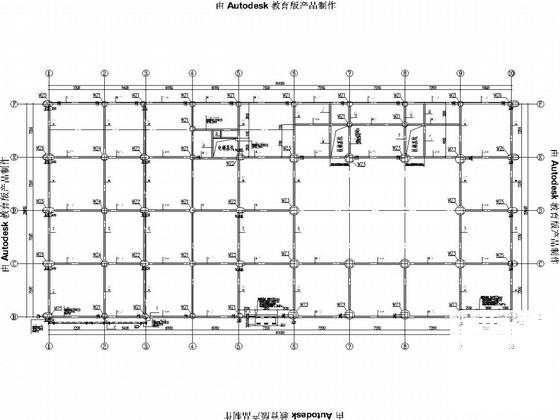

  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 1
    第 1 张图

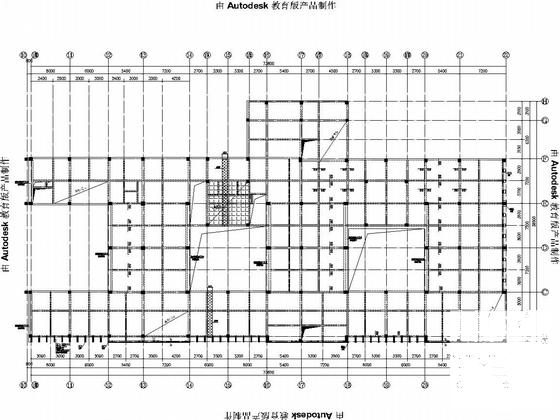

  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 2
    第 2 张图

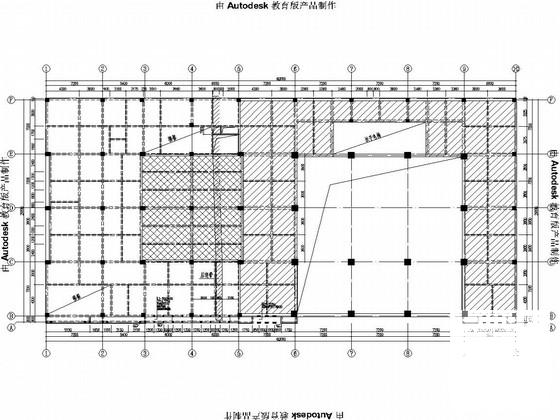

  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 3
    第 3 张图

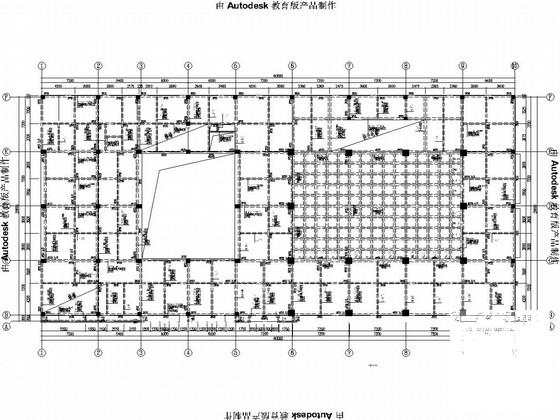

  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 4
    第 4 张图

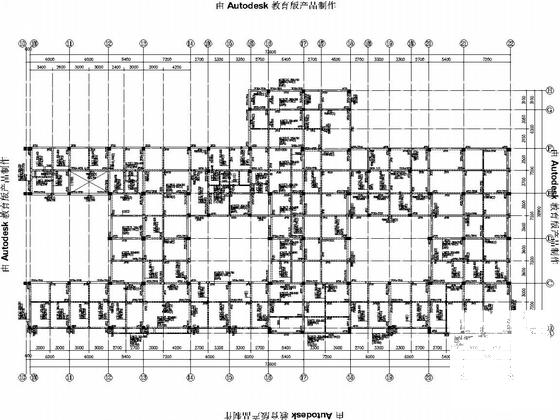

  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 5
    第 5 张图
  • 4层框架结构医院门诊楼急救中心结构施工图纸(人工挖孔桩基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
