3层商业裙房给排水消防设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:84574.28平方米
  • 建筑地上层数:3层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:50年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:泵房,卫生间
  • 项目所在地:山东

附件详情

  • 给排水设计施工说明
  • 地下车库-2层给排水平面图
  • 地下车库-1层给排水平面图
  • 地下车库-2层消防平面图
  • 地下车库-1层消防平面图
  • 给排水、消防平面图
  • 地下车库-2层自动喷淋平面图

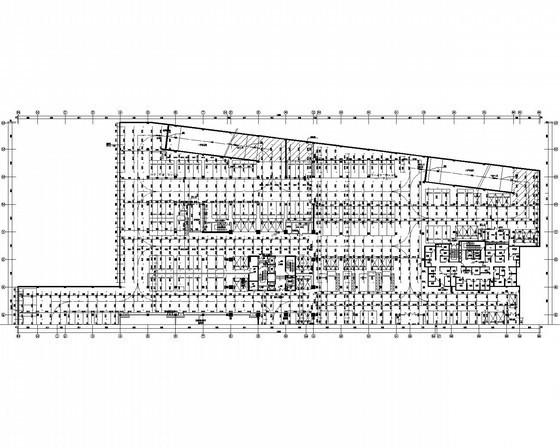

  • 地下车库-1层自动喷淋平面图
  • 自动喷淋平面图
  • 给排水系统图
  • 虹吸雨水系统图
  • 安装 节点图
  • 废水排水系统图
  • 消火栓系统图
  • 自动喷淋干管流程图
  • 卫生间给排水大样图
  • 水泵房大样图

附件详情

项目概要:该项目为山东某商业裙房,地上部分为商业,一层层高为5.4米,二~三层为5.1米,裙房下部为2层地下车库及设备用房。本建筑高度为15.90米,建筑面积为84574.28平方米。
设计内容:生活给水系统、生活污水系统、虹吸雨水排水系统、消火栓给水系统、自动喷淋灭火系统、建筑灭火器配置、气体灭火系统。生活给水水源来自市政给水管网,为上行下给式供水系统。生活排水室内排水系统采用污废合流制,裙房商业屋面雨水采用虹吸式内排雨水系统,雨水重现期为50年。室内消火栓设计用水量为40L/s,室外消火栓设计用水量为30L/s。
,共45张图。

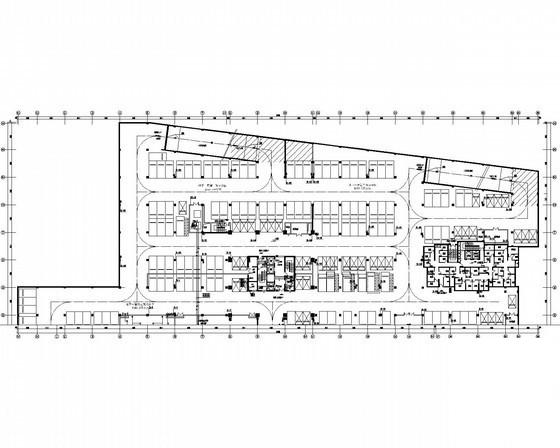

地下车库-1层给排水平面图

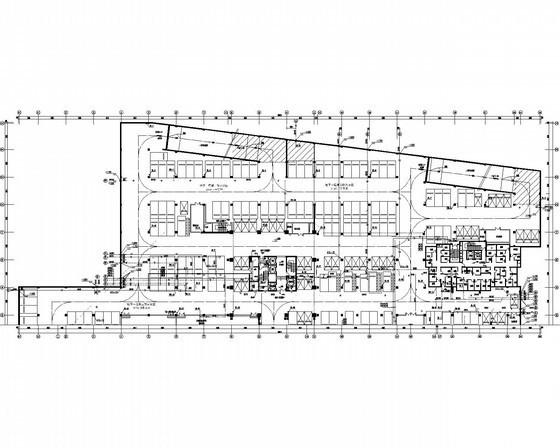

地下一层消防平面图

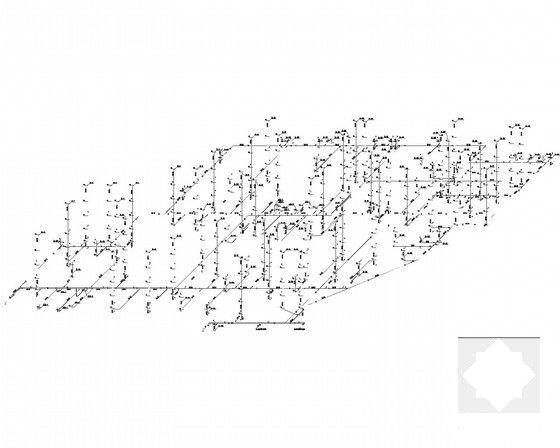

消火栓系统图

集水坑系统图

一层卫生间给排水大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 3层商业裙房给排水消防设计CAD图纸 - 1
    第 1 张图
  • 3层商业裙房给排水消防设计CAD图纸 - 2
    第 2 张图
  • 3层商业裙房给排水消防设计CAD图纸 - 3
    第 3 张图
  • 3层商业裙房给排水消防设计CAD图纸 - 4
    第 4 张图
  • 3层商业裙房给排水消防设计CAD图纸 - 5
    第 5 张图
  • 3层商业裙房给排水消防设计CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
