6层教师公寓给排水设计CAD施工图纸

  • 建筑类别:宿舍(公寓)
  • 建筑地上层数:6层
  • 出图日期:2010
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓

附件详情

三、生活给水系统1.本建筑设计流量为:4.57L/s2.水源及系统设计:本建筑水源为厂区贮水池,由厂区水泵房提压后统一供水。四、污水系统采用合流制排水,生活污废水排入室外化粪池后进入城市下水道。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

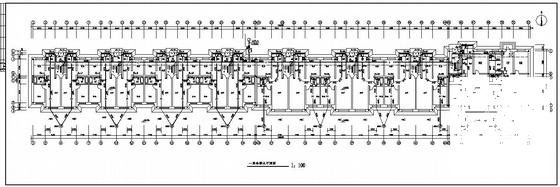

  • 6层教师公寓给排水设计CAD施工图纸 - 1
    第 1 张图

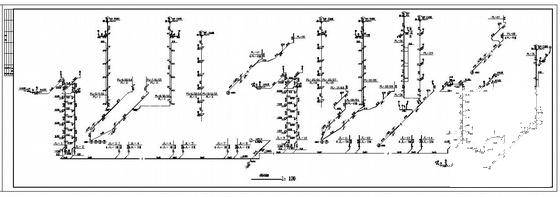

  • 6层教师公寓给排水设计CAD施工图纸 - 2
    第 2 张图

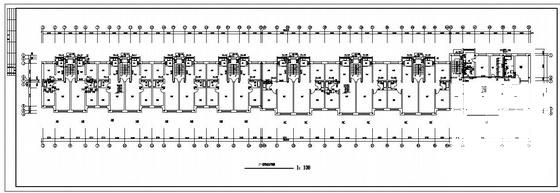

  • 6层教师公寓给排水设计CAD施工图纸 - 3
    第 3 张图
  • 6层教师公寓给排水设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
