4层长途客运站给排水及采暖图纸(总平面布置图)
- 附件设计说明：有
- 建筑类别：交通建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：19张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废合流
- 排水技术：重力排水
- 大样节点：水箱,卫生间,阀门管件
- 项目所在地：河北
附件详情
- 资料目录
- 设计与施工说明

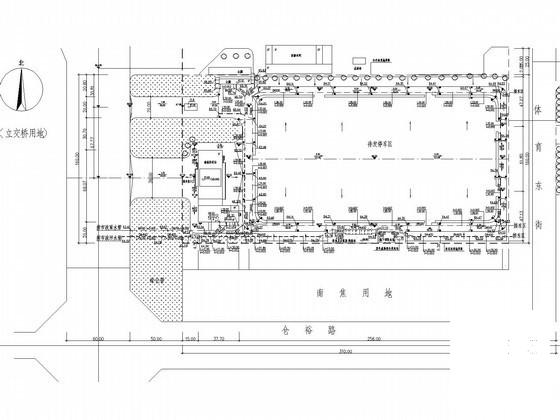

- 排水总 平面布置图
- 给水总平面布置图
- 供暖外线总平面图
- 一层给排水平面
- 二层给排水平面
- 三层给排水平面
- 四层给排水平面
- 给排水系统图
- 采暖外网说明
- 给排水外线
- 总平面定位图
- 供暖外线总平面图
- 采暖系统图
- 二、三、四层采暖平面图
- 一层采暖平面图
附件详情
该项目位于河北，为长途客运站，该项目两路水源均为市政水。地上共四层，包括办公、会议、候车室、售票厅等。设计范围：建筑给排水系统、采暖系统。
，共19张图。

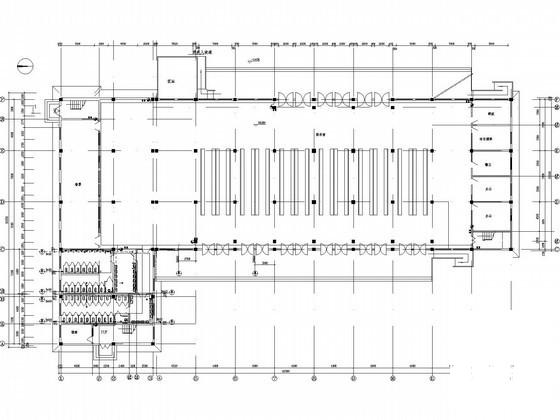

一层给排水平面

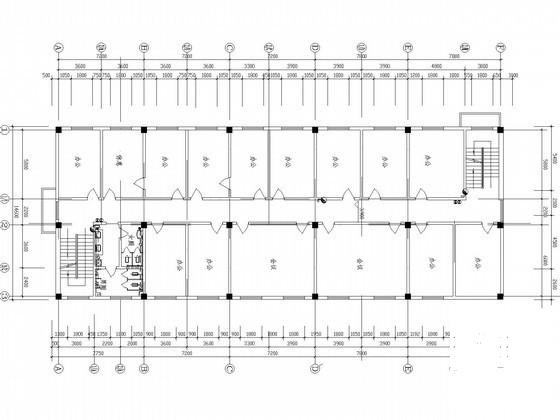

二层给排水平面

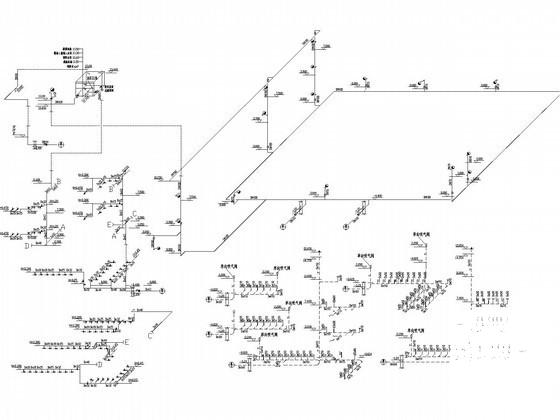

给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.61 MB
- 收藏次数：0
-
文件名称：
附件-995860970575505877559.rar
