天空树造型钢柱施工图纸(3d3s计算书)

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

本该项目建筑设计结构形式为钢管桁架结构,建筑结构安全等级为二级,抗震设防烈度为7度。

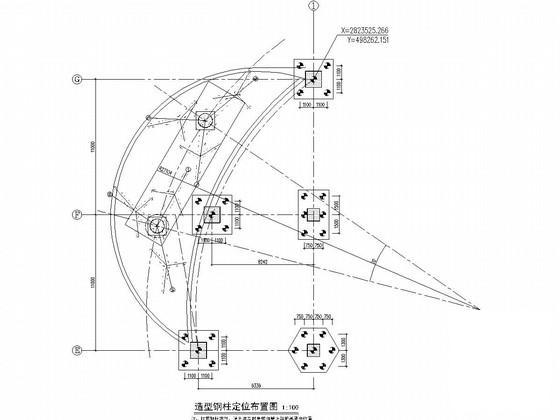

该资料包含:钢 结构设计说明 ,造型钢柱定位布置图,造型钢柱结构投影布置图,造型钢柱结构三维节点编号图,标高22.500结构 平面布置图 ,剖面图,GZ1柱脚及工地拼装做法大样,共计9张图。
分享投稿时间:近几年1月。

造型钢柱结构投影布置图

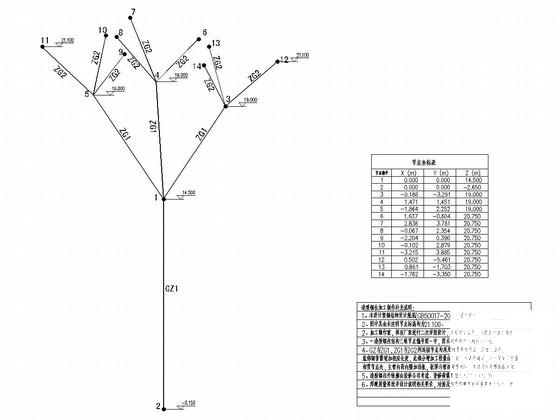

造型钢柱结构三维节点编号图

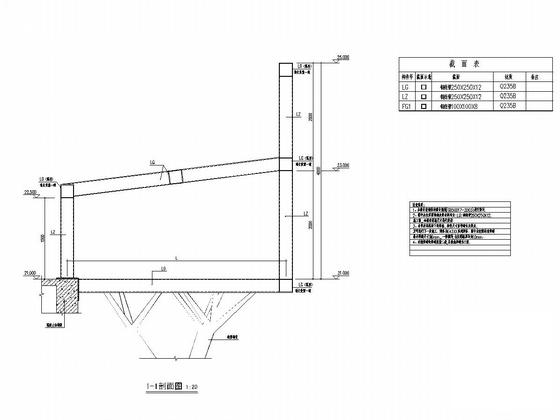

剖面图

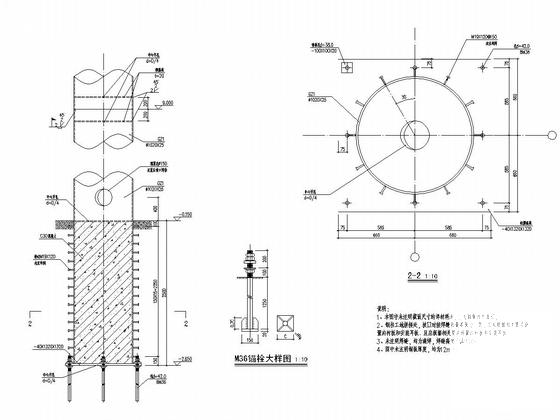

GZ1柱脚及工地拼装做法大样

标高21.000钢龙骨布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 图纸计算书 - 1
    图纸计算书 - 1
  • 图纸计算书 - 2
    图纸计算书 - 2
  • 图纸计算书 - 3
    图纸计算书 - 3
  • 图纸计算书 - 4
    图纸计算书 - 4
  • 图纸计算书 - 5
    图纸计算书 - 5
  • 图纸计算书 - 6
    图纸计算书 - 6
以上是部分截图,请下载附件后查看完整高清内容
