5层高校分校节能型学生生活综合服务楼建筑施工套图纸(节能设计)

  • 建筑类别:高校
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:15577.06平方米
  • 占地面积:3305.09平方米
  • 建筑高度:23.0m
  • 地上层数:5层
  • 设计效果图:无

附件详情

某高校分校节能型学生生活综合服务楼建筑施工套图(含节能设计)

2.1 该项目系xx大威海分校学生生活综合服务楼,工程位于高区;建设单位xxx海分校.设计的主要范围为建筑、结构、水卫、暖通、电气专业的施工图设计,不含建筑的石材、玻璃幕墙、内部二次装修及图中标注的特殊部位和构件的设计;总图设计竖向、定位和管线,其他部分由甲方委托有资质的单位另行设计。
2.2 该项目占地面积:3305.09m2,总建筑设计面积:15577.06m2。
2.3 建筑层数、高度:5层,高度为23.0米。
2.4 该项目建筑建筑设计结构形式为框架结构,建筑结构类别为3类,合理使用年限为50年,抗震设防烈度为7度
2.5 其耐火等级为二级。
2.6 无障碍设计 范围为入口及无障碍卫生间。


楼梯详图

卫生间详图

二层平面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

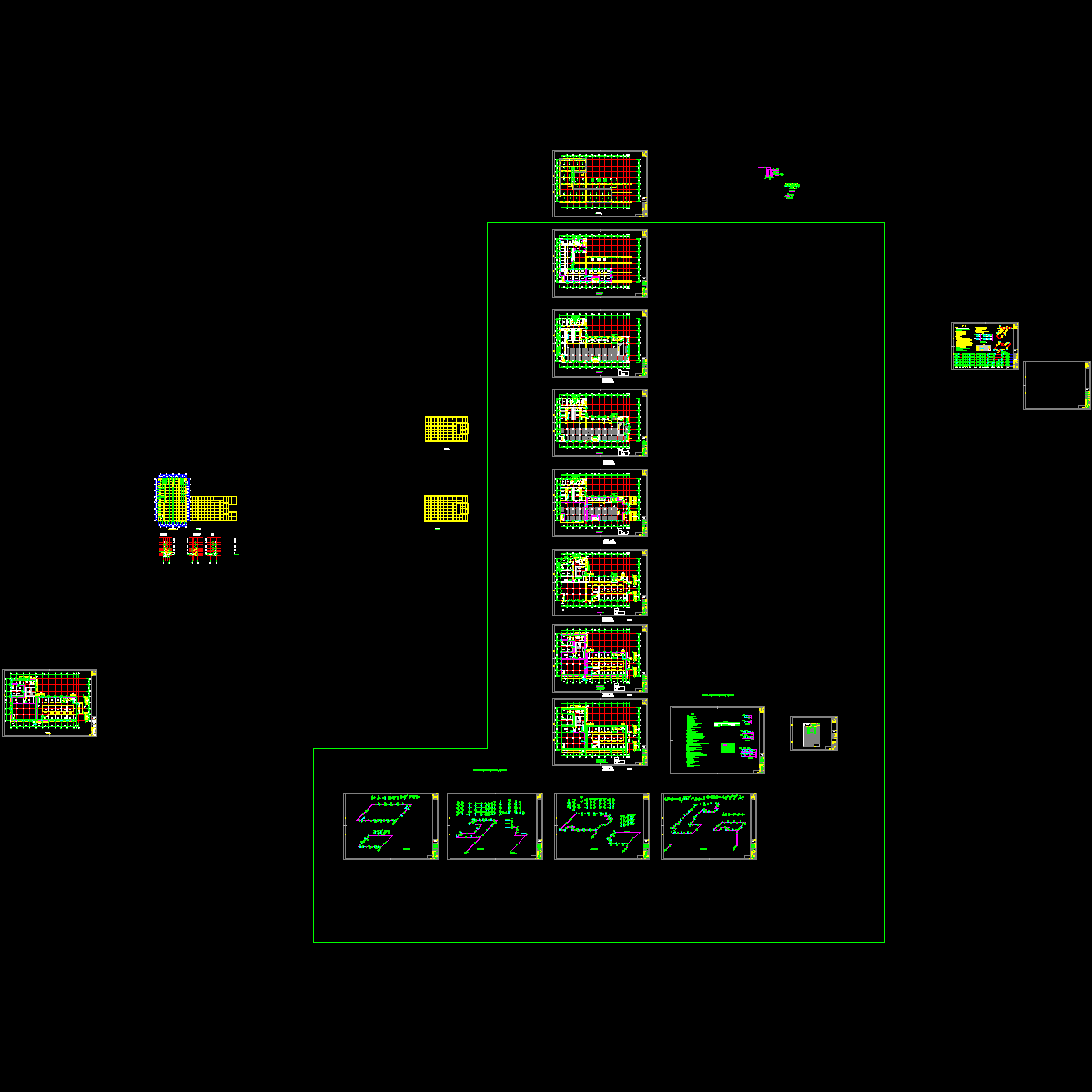

  • 暖通第二版.dwg
    暖通第二版.dwg
  • 山大最后.dwg
    山大最后.dwg
  • 山大管线.dwg
    山大管线.dwg

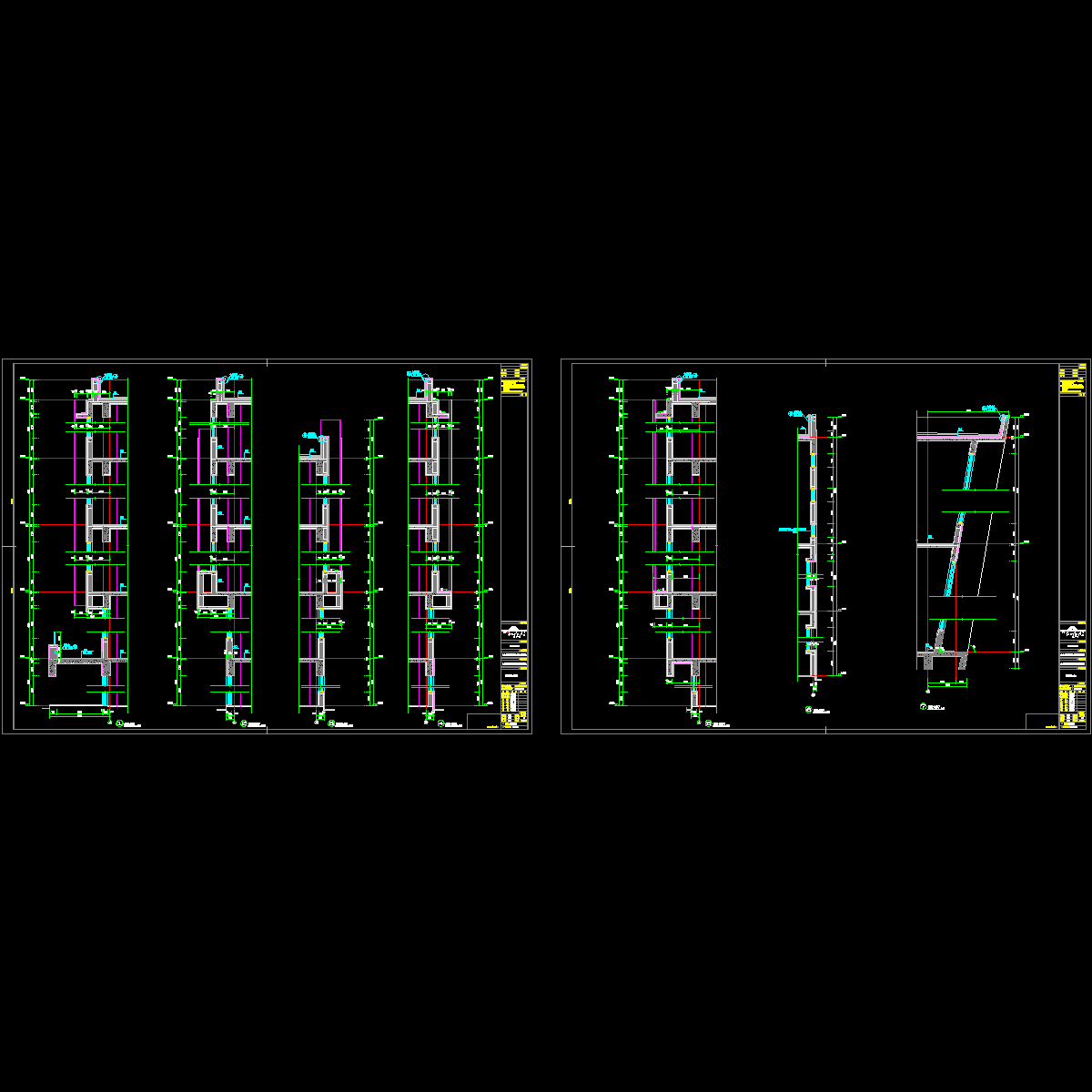

  • 大样090101_t3.dwg
    大样090101_t3.dwg

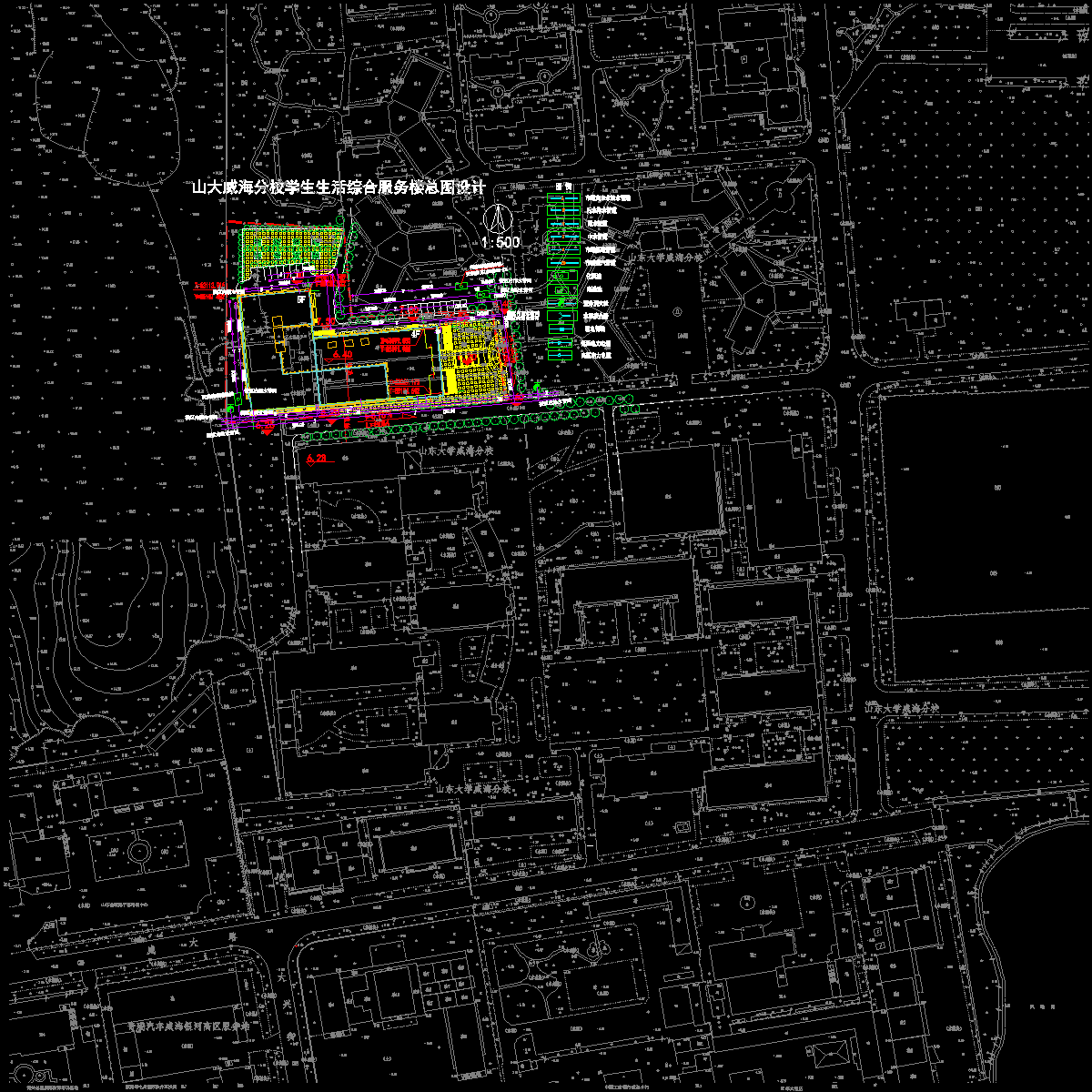

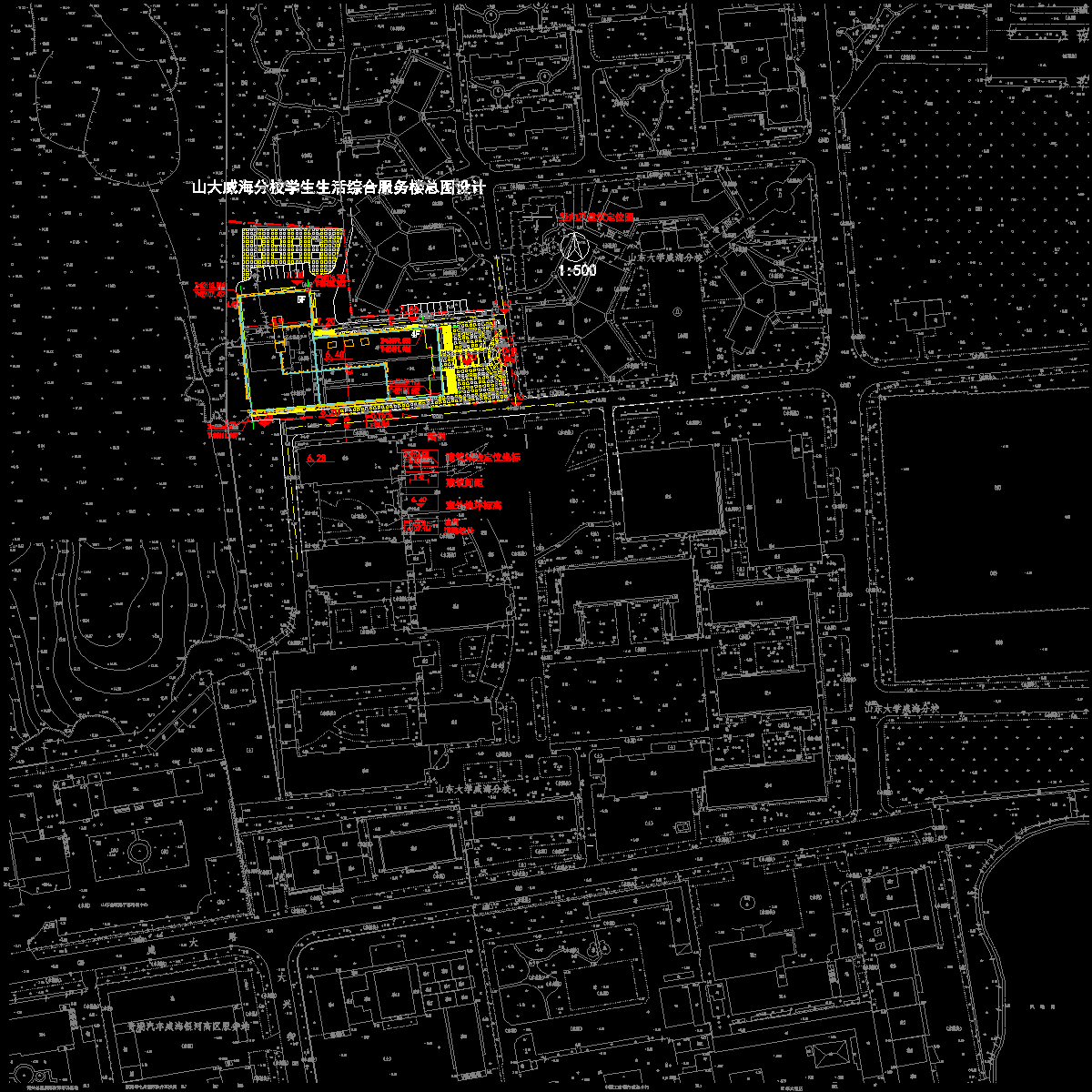

  • 总图090110.dwg
    总图090110.dwg
  • 楼梯大样090102_t3.dwg
    楼梯大样090102_t3.dwg
  • 食堂lm090103dwg_t3.dwg
    食堂lm090103dwg_t3.dwg
  • 食堂pm090111_t3.dwg
    食堂pm090111_t3.dwg
  • a区食堂基础.dwg
    a区食堂基础.dwg
  • a区食堂施工图.dwg
    a区食堂施工图.dwg
以上是部分截图,请下载附件后查看完整高清内容
