别墅钢结构加层改造施工图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:排架
  • 结构安全等级:二级
  • 参考图纸:7张

附件详情

该项目为钢结构加层。主结构采用钢梁,楼面为压型钢板组合楼板。
结构设计说明 、新增地下室详图、改造加固平面图、梁粘碳加固 节点图 、新增混凝土结构 节点图 、钢结构 节点图 共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

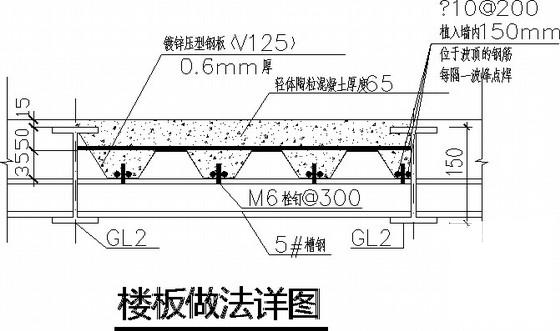

  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1

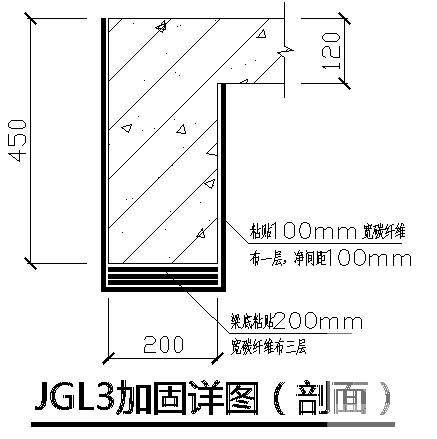

  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2

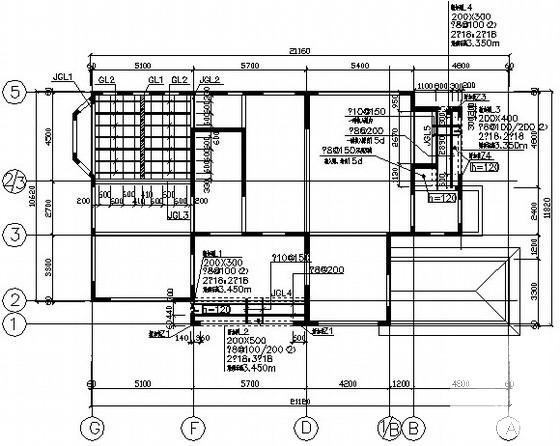

  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3

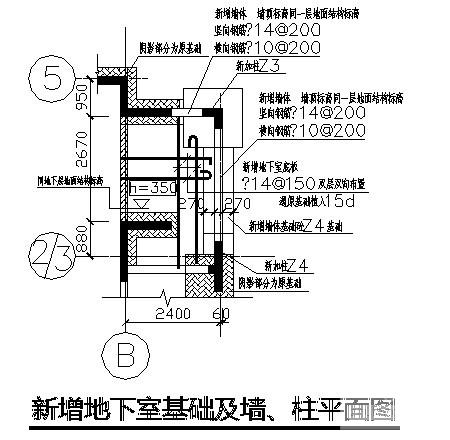

  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
