3层接待会所电气CAD施工图纸(综合布线系统)

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 负荷等级:二级
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

该项目为为某接待会所,地上三层。设计范围包括:低压配电系统、 照明系统 、接地系统、综合布线系统、有线电视系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

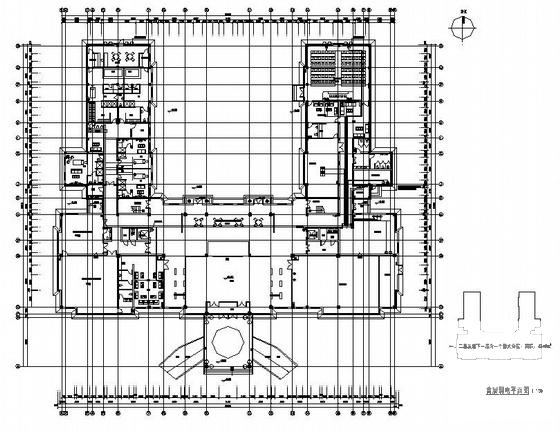

  • 3层接待会所电气CAD施工图纸(综合布线系统) - 1
    第 1 张图

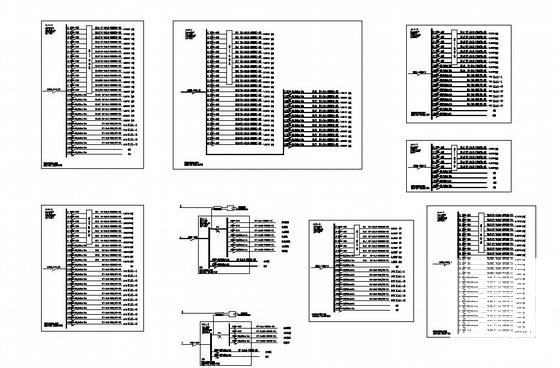

  • 3层接待会所电气CAD施工图纸(综合布线系统) - 2
    第 2 张图

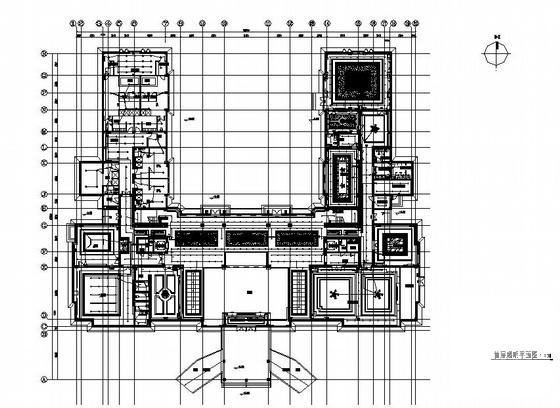

  • 3层接待会所电气CAD施工图纸(综合布线系统) - 3
    第 3 张图

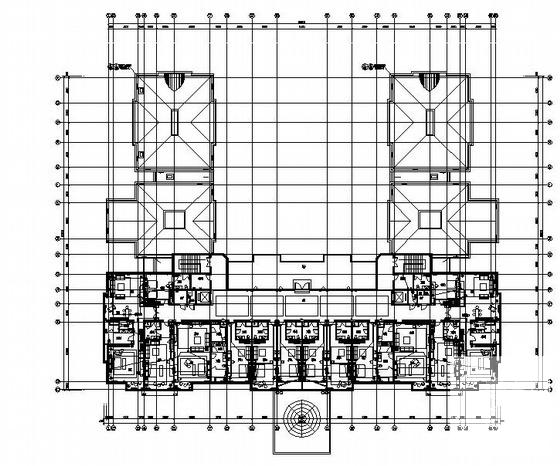

  • 3层接待会所电气CAD施工图纸(综合布线系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
