商业大楼宾馆酒店空调系统设计CAD施工图纸(空气源热泵)

  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:空调,冷热源
  • 项目所在地:广东

附件详情

一、项目概要:
空调使用范围为地上六到八层,九层为顶层...
二、冷热源:
该项目空调系统冷热源热回收风冷热泵机组+空气源热泵机组...
三、空调系统:
1.空调区域主要采用卧式暗装风机盘管侧送风方式。
2.会所二层不满足自然通风要求,故采用机械通风...

图纸共5张。

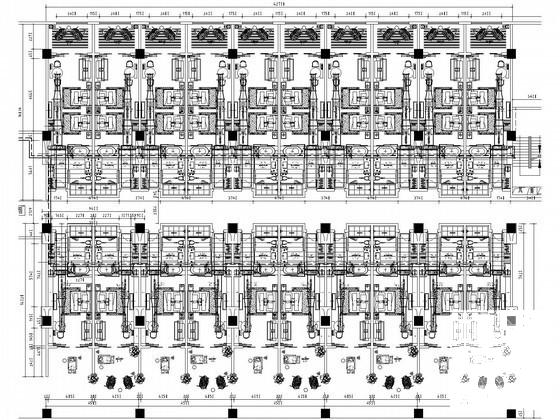

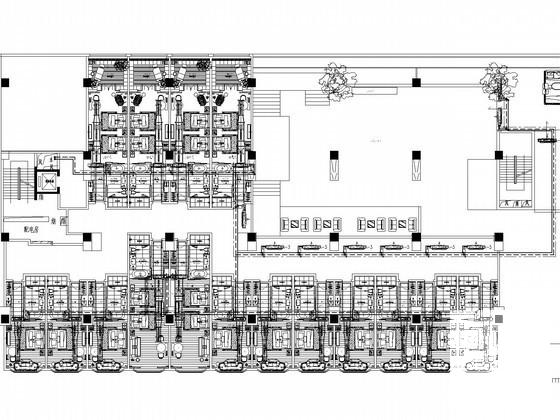

空调平面图

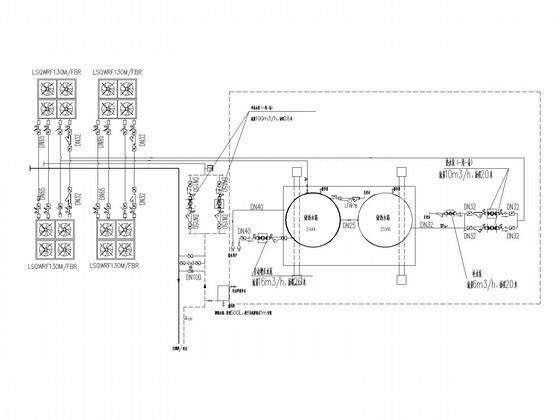

热回收风冷热泵模块机组系统图
