10层酒店办公综合楼空调设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公,商业,酒店,餐饮
- 建筑高度类型：高层建筑
- 建筑地上层数：10层
- 建筑地下层数：1层
- 参考图纸：15张
- 设计年代：近代
- 设计内容：空调,冷热源
- 冷热源：市政热网
- 空调系统：全水系统
- 水系统：单式泵
附件详情
- 暖通空调设计说明

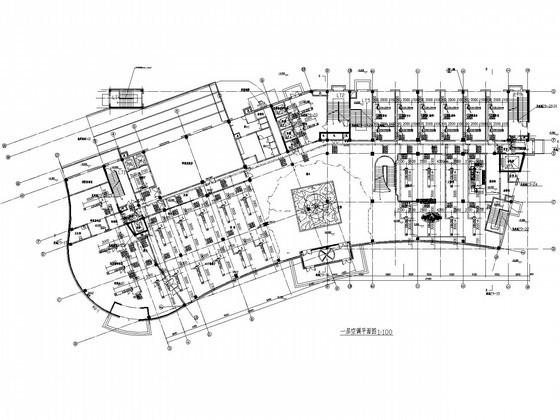

- 空调平面图
- 地下制冷机房配管平面图
- 地下制冷机房设备布置平面图
- 空调配管系统图
附件详情
稿件为酒店办公综合楼空调设计施工图纸；该项目采用BYZ200H4直燃型冷热水一体化冷水机组一台,制冷量2326KW.并设有冷冻水循环泵两台,冷却水循环泵两台,冷冻水泵为一次泵系统。
，图纸共15张。

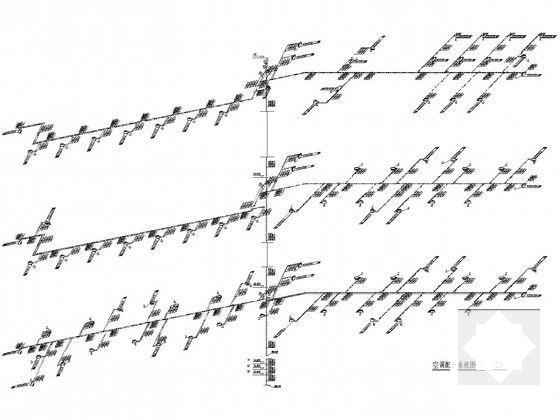

空调配管轴测图

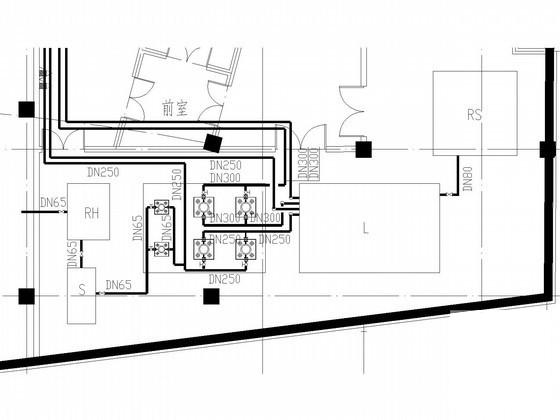

地下制冷机房配管平面图
空调配管系统图

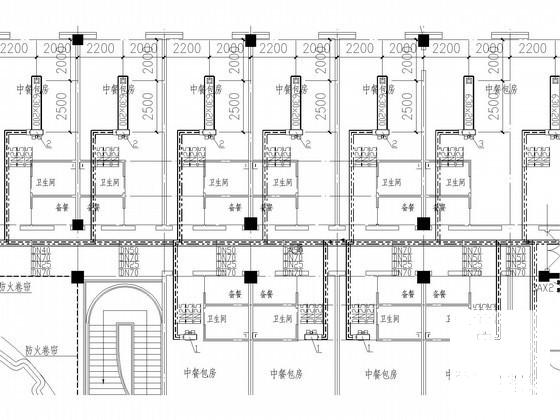

平面布置大样
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-03
- 评论次数：0
- 浏览次数：0
- 文件大小：4.39 MB
- 收藏次数：0
-
文件名称：
附件-995858589689879680577.rar
