大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:62张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,洁净,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:同程式
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:河北

附件详情

  • 设计施工说明
  • 主要材料表
  • 冷冻水分水器接管图
  • 空调订货条件图
  • 空调系统划分平面图
  • 排烟管、排烟补风管平面图
  • 回风管平面图
  • 排风管平面图
  • 新风管平面图
  • 水管平面图
  • 空调机组冷冻水、蒸汽连接系统流程图
  • ...

附件详情

一、项目概要:
项目位于河北省,为一大型生产厂房,车间共三层,每层层高7.5米,南北长56米,东西长76米...
二、空调系统:
1.净化空调系统送风经过初、中、高效三级过滤,高效过滤器装在系统末端。
2.二、三层生产区域外包、灯检、包材采用组合式空调箱。
3.其余一至三层办公区域更衣、厕所、货厅、走廊等房间采用风机盘管...
三、采暖系统:
1.车间一至三层机房设置采暖系统,系统形式为双管上供下回水平同程式,热媒为95/70°c热水,由本车间换热站提供。
2.该项目所有散热器均采用钢制柱型散热片...
四、通风排烟系统:
1.洁净区域排风经中效过滤排风箱过滤后排至室外,非洁净区通风主要采用壁式轴流风机、换气扇、管道离心风机。
2.洁净区内超过20米长度的封闭走道设置机械排烟系统...

图纸共62张。


回风管平面图

排风管平面图

采暖系统图

层流罩平面图

空调机组冷冻水、蒸汽连接系统流程图

冷冻水分水器接管图

冷冻水系统流程示意图

送风管平面图

系统带控制点流程图

压缩空气、氮气平面图和流程图

排烟补风管平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

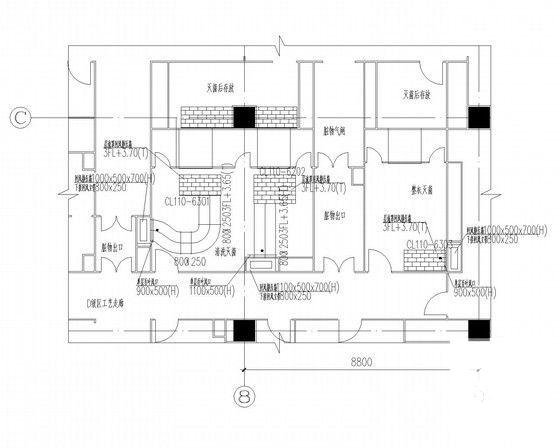

  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 1
    第 1 张图

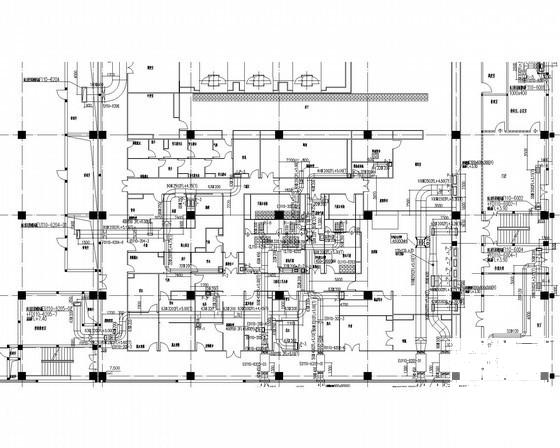

  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 2
    第 2 张图

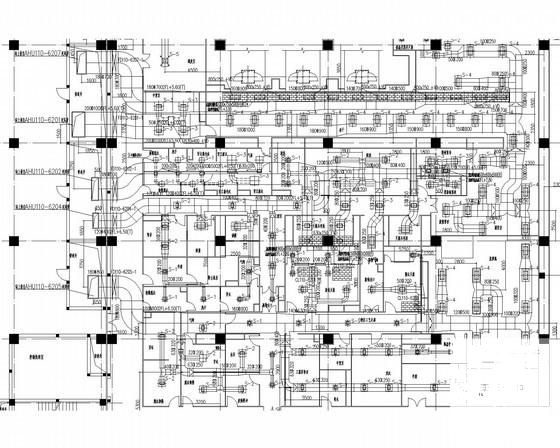

  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 3
    第 3 张图
  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 4
    第 4 张图
  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 5
    第 5 张图
  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 6
    第 6 张图
  • 大型生产厂房暖通空调系统设计CAD施工图纸(流程图纸多) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
