5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 水系统:复式泵,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 设计施工说明
  • 主要设备表
  • 空调平面图
  • 空调风平面
  • 水管平面图

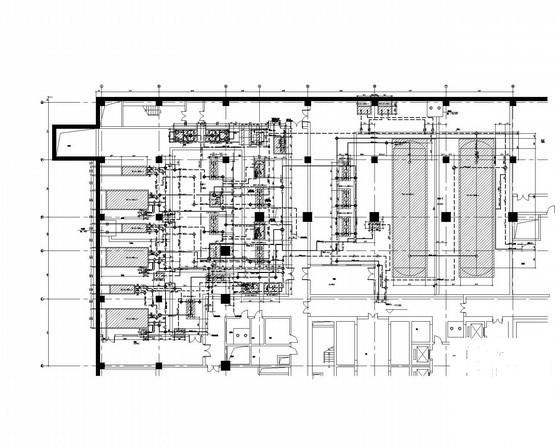

  • 冷源机房详图设备平面图及剖面图
  • 新风机房大样
  • 空调冷热水管设备接管详图
  • 高密机房详图
  • 水系统图
  • VRV系统图
  • ......

附件详情

一、项目概要:
该项目位于山东省,所占面积约为1.7万平米。地上5层,地下3层......
二、冷热源:
数据机房夏季冷源为设置于地下三层的三台离心式冷水机组,供回水温度为12/18°C。
2.数据机房的冬季新风用热源来自空调机房内的大楼的45°C/40°C热源......
三、空调系统:
1.机房空调水系统采用两管制异程式系统,冷水供回水温度12/18°C。
2.机房空调冷水系统采用二次泵变流量系统。
3.电池间设置落地(吊顶)式空气处理机系统。
4.走廊等采用水源多联机系统。
5.电信接入间采用冷冻水型机房空调机组......
四、通风排烟系统:
1.设计范围内的楼梯间和前室采用自然防烟方式。
2.二至五层长度大于40m疏散走道。按照走道面积每平方米60m3/h的标准设置排烟系统(风机最小风量不小于7200m3/h)......

图纸共53张。

风平面详图

通风及防排烟风路系统图

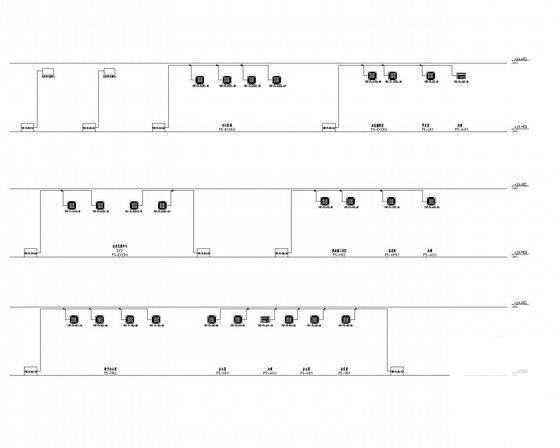

VRV系统图

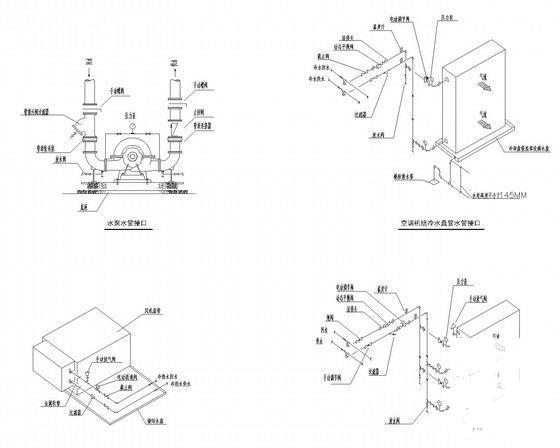

空调冷热水管设备接管详图

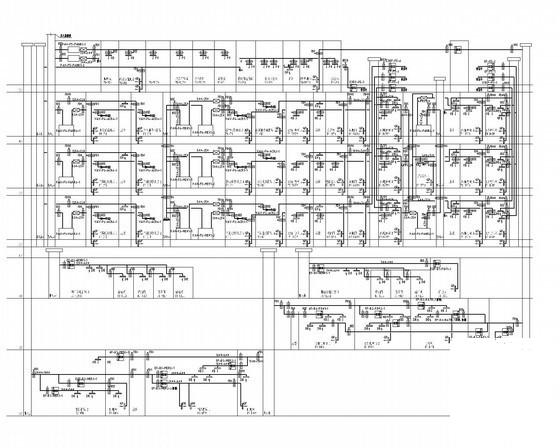

数据机房冷热源水路系统图

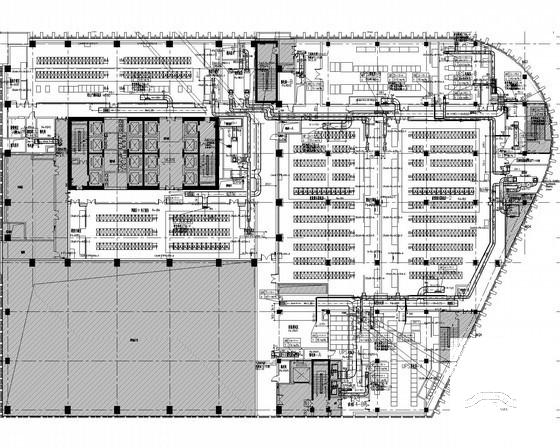

水管平面图

新风机房大样

水系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 1
    第 1 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 2
    第 2 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 3
    第 3 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 4
    第 4 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 5
    第 5 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 6
    第 6 张图
  • 5层奥体中心办公楼空调通风排烟系统CAD施工图纸(著名院作品水源多联机系统) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
